트랜지스터｜기초편

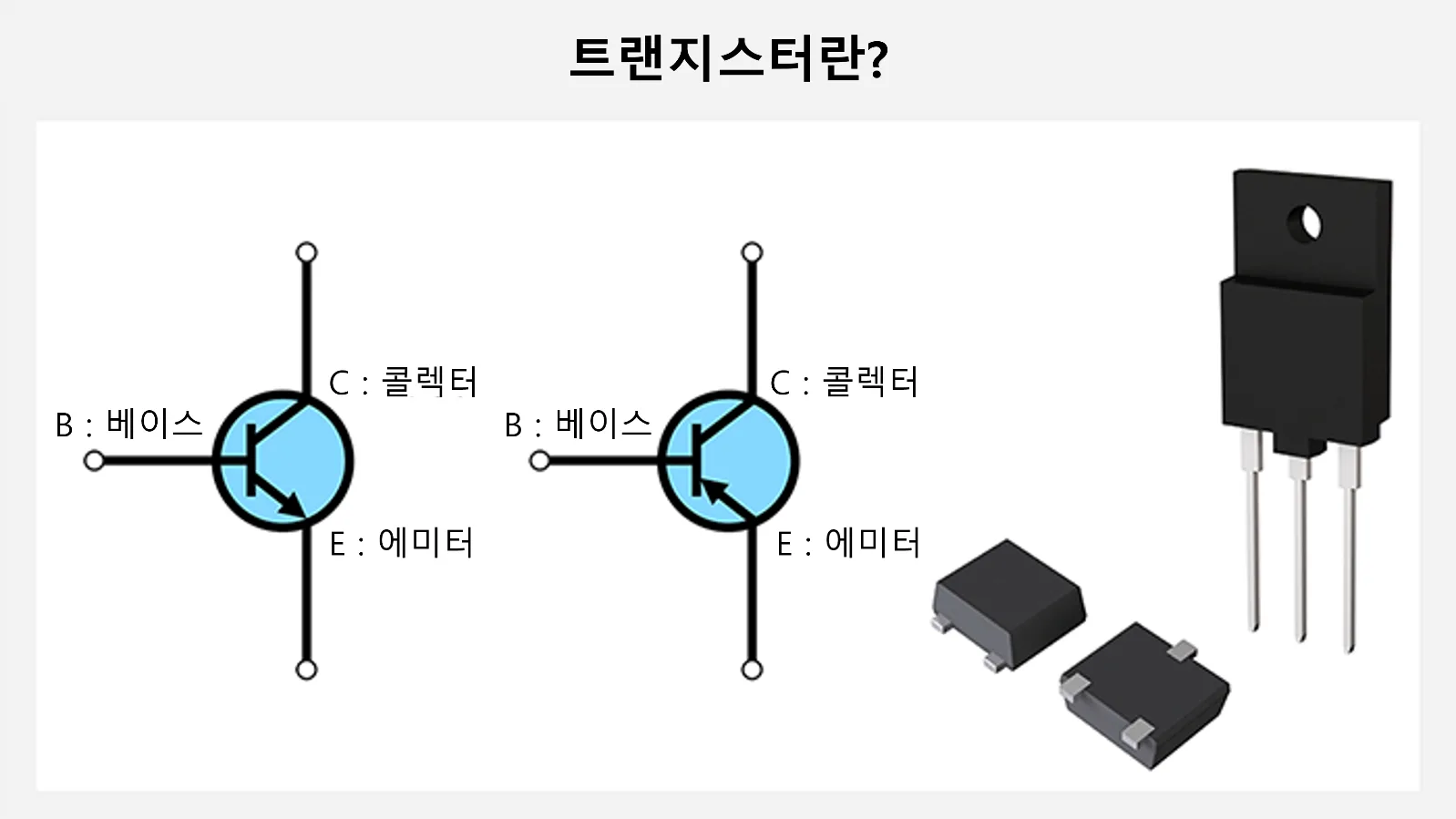

트랜지스터란? : 구조 · 동작 · 동작 원리의 기초
2026.09.15
트랜지스터란, 전류를 제어하고 신호를 증폭하거나 ON / OFF를 전환하는 반도체 소자입니다. 증폭과 스위칭이라는 두 가지 기능을 가지고 있으며, 아날로그와 디지털 회로 설계 모두에서 핵심적인 역할을 담당합니다. 오디오 기기에서는 매우 작은 음성 신호를 증폭하는 데 사용되며, 스마트폰의 프로세서에는 세대와 용도에 따라 수천만 개에서 수백억 개 규모의 트랜지스터가 탑재되어, 고속 논리 연산을 뒷받침하고 있습니다. 이번에는 이러한 트랜지스터의 동작 원리와 주요 종류, 그리고 실제 회로에서 어떻게 활용되는지에 대해 설명하겠습니다.
트랜지스터의 기본과 역할의 이해
트랜지스터가 무엇인지를 이해하려면, 소자 자체의 기능과 회로 내에서의 역할을 구분해서 살펴보는 것이 정리에 도움이 됩니다.

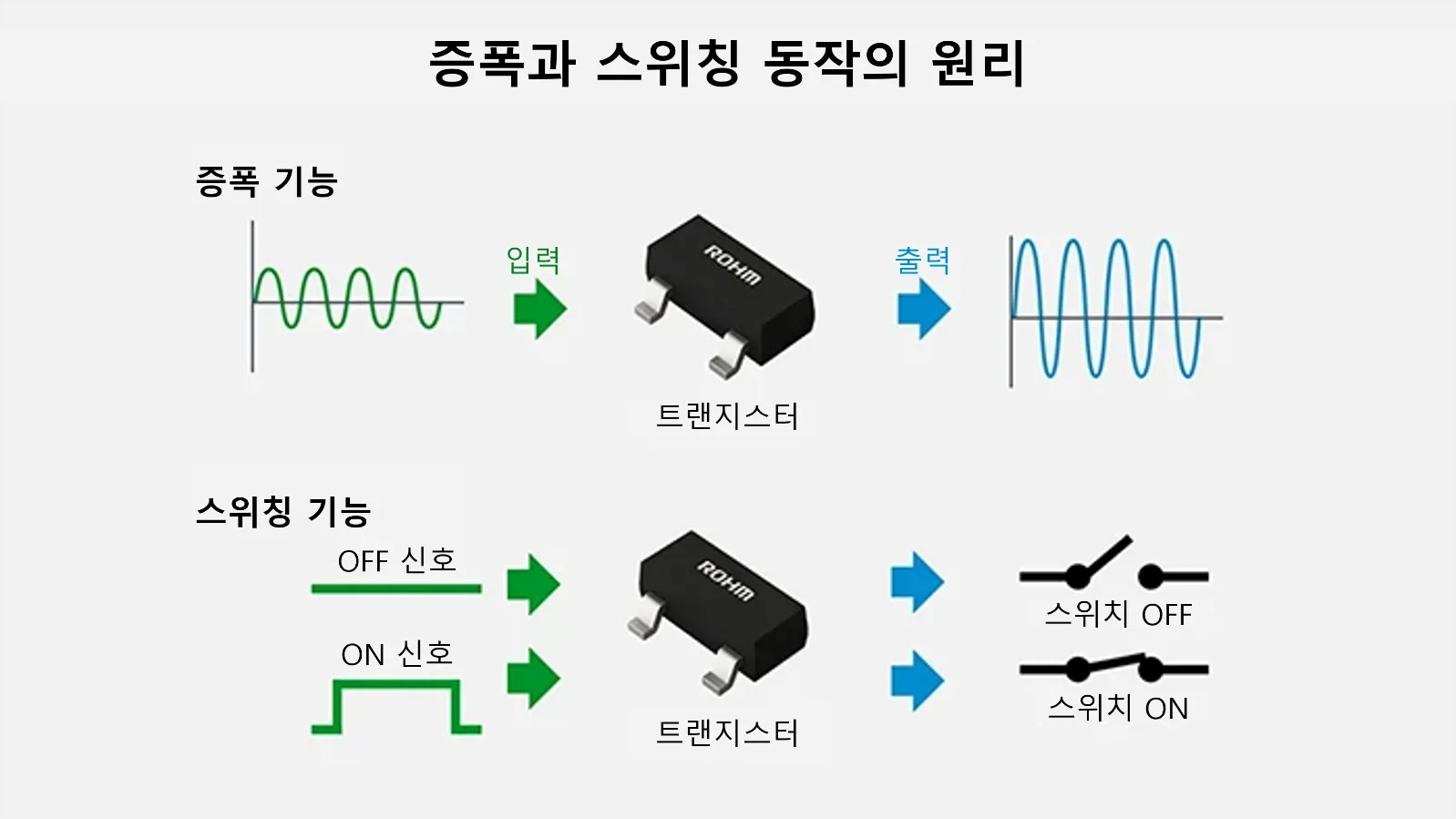

증폭과 스위칭의 원리
트랜지스터는 반도체의 특성을 이용하여 미세한 입력 신호를 더 큰 출력 신호로 변환하는 소자입니다. 실리콘이나 게르마늄 등의 반도체 재료에 불순물을 첨가하면, 전류의 흐름을 제어할 수 있는 영역이 만들어집니다. 이로 인해, 아주 작은 전압이나 전류의 변화가 큰 전류 변화로 출력될 수 있습니다. 회로 설계 방식에 따라, 트랜지스터는 증폭기 또는 스위치로 동작합니다.
증폭 동작에서는 입력 단자에 인가된 작은 신호가 출력 단자에서 수 배에서 수백 배까지 확대됩니다. 예를 들어, 오디오 앰프에서 마이크의 미세한 음성 신호를 스피커를 구동할 수 있는 수준까지 증폭할 때, 트랜지스터는 전원에서 공급받은 에너지를 이용하여 출력에 더해 줍니다. 이 과정에서 입력 파형의 왜곡을 억제하면서 신호의 진폭을 확대할 수 있으므로, 정보를 손상시키지 않고 전달할 수 있습니다.
스위칭 동작에서는 전류가 흐르는 상태 (ON)와 흐르지 않는 상태 (OFF)를 고속으로 전환합니다. 디지털 회로에서는 두 상태를 논리값 0과 1에 대응시켜 연산 처리와 데이터 저장 기능을 실현합니다. CPU에 탑재된 수십억 개의 트랜지스터는 나노초 단위로 ON / OFF 동작을 반복하며 복잡한 정보 처리를 수행합니다.
증폭과 스위칭의 구분은 트랜지스터의 동작 영역을 달리함으로써 이루어집니다. 증폭 용도에서는 입력 신호에 비례하는 출력을 얻기 위해 능동 영역 (Active Region)에서 동작시킵니다. 반면, 스위칭 용도에서는 완전한 ON과 OFF 상태가 필요하기 때문에 포화 영역 (Saturation Region)과 차단 영역 (Cutoff Region)을 사용합니다. 이와 같이, 트랜지스터는 동일한 소자라도 회로 설계에 따라 다양한 기능을 수행할 수 있어, 높은 범용성을 가집니다.
전자 회로에서의 역할
아날로그 회로에서는 센서에서 출력되는 미세한 신호를 처리 가능한 수준까지 증폭시키는 역할을 합니다. 예를 들어, 온도 센서가 출력하는 수 mV 수준의 전압 변화를 마이컴이 읽을 수 있는 수 V 범위로 확대할 때, 트랜지스터를 이용한 증폭 회로가 신호의 정밀도를 유지하면서 레벨 변환을 수행합니다. 또한, 필터 회로와 조합하면 노이즈를 제거하면서 원하는 주파수 성분만 추출할 수 있습니다.
디지털 회로에서는 논리 게이트의 기본 구성 요소로 동작합니다. AND, OR, NOT과 같은 기본 논리 연산은 여러 개의 트랜지스터를 조합하여 실현됩니다. 이러한 논리 게이트를 여러 단계로 연결하면 가산기, 비교기, 메모리 셀과 같은 복잡한 기능 블록을 구성할 수 있습니다. 마이컴과 FPGA 내부에서는 수많은 트랜지스터가 클록 신호에 동기화되어 동작하며, 프로그램에 따른 처리를 수행합니다.
전원 회로에서는 전압과 전류를 조정하는 역할을 담당합니다. 스위칭 전원에서는 트랜지스터가 고주파로 ON / OFF를 반복하여 입력전압을 원하는 출력전압으로 변환합니다. 리니어 전원에서는 가변 저항과 유사하게 동작하여 부하 상태에 따라 출력전압을 일정하게 유지합니다. LED 드라이버나 모터 드라이버에서는 전류를 제어하여 부하에 적절한 전력을 공급합니다.
인터페이스 회로에서는 서로 다른 전압 레벨의 회로 사이에서 신호를 중계하는 역할을 합니다. 예를 들어, 3.3V로 동작하는 마이컴과 5V로 동작하는 센서를 연결할 경우, 트랜지스터를 사용한 레벨 시프터 (Level Shifter) 회로가 전압 변환을 담당합니다. 이를 통해, 서로 다른 세대나 규격의 부품을 조합한 회로 설계가 가능합니다.
트랜지스터의 기본 구조와 동작 원리
트랜지스터에는 3개의 단자가 있으며, 각 단자는 전류를 제어하는 과정에서 서로 다른 역할을 수행합니다. 단자 사이에 형성된 PN 접합이 어떻게 동작하는지를 이해하면, 트랜지스터의 증폭과 스위칭의 원리를 자연스럽게 이해할 수 있습니다.

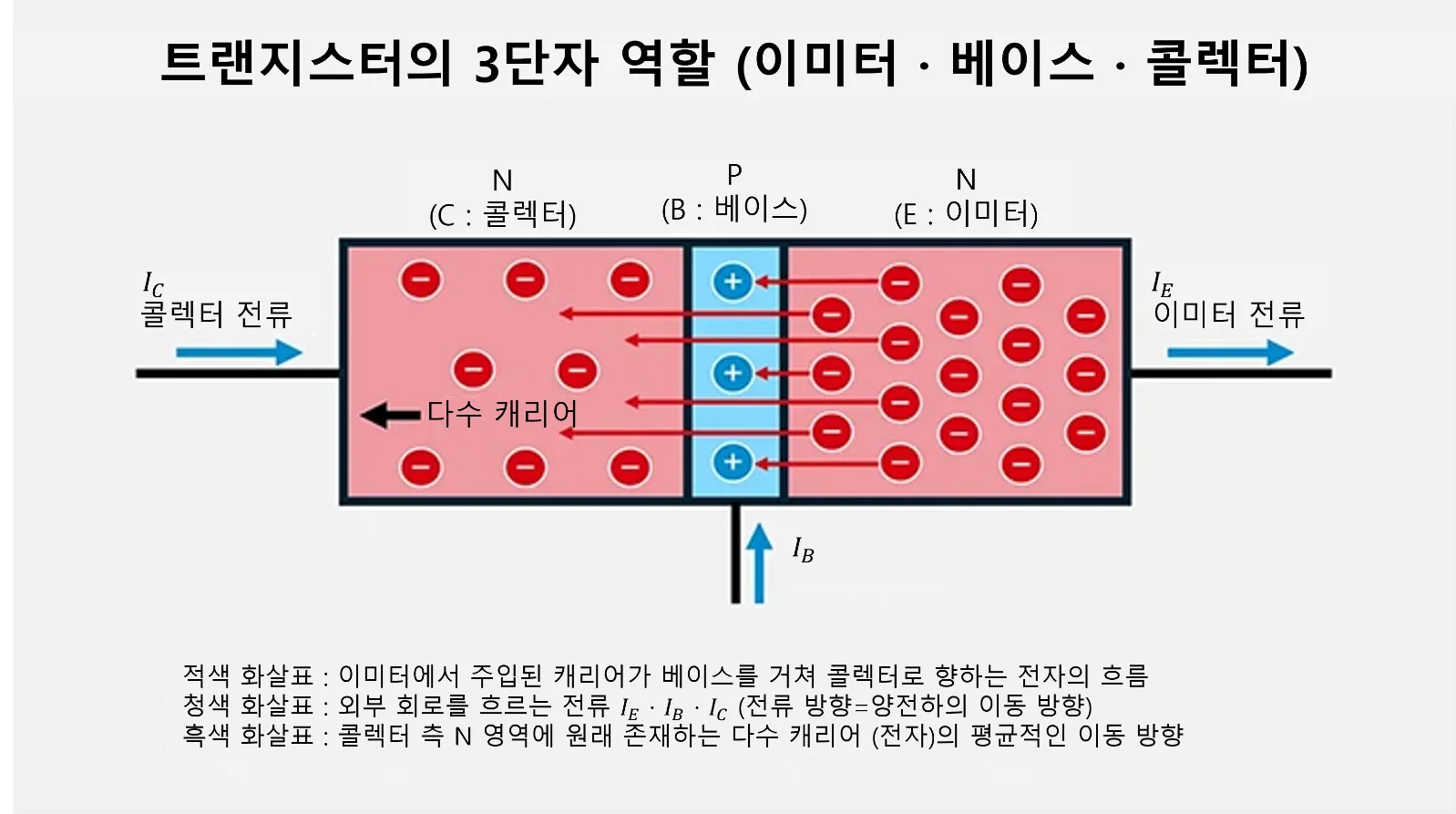

3단자의 역할 (이미터 · 베이스 · 콜렉터)
바이폴라 트랜지스터는 이미터 (E), 베이스 (B), 콜렉터 (C) 3개의 단자로 구성됩니다. 이미터는 캐리어를 공급 (주입)하는 단자이고, 콜렉터는 이를 회수하는 단자이며, 베이스는 그 흐름을 제어하는 단자입니다. NPN형 트랜지스터의 베이스에 양의 전압을 가하면 베이스 전류(IB)가 흐르고, 이것이 콜렉터 전류(IC)를 발생시킵니다. 콜렉터 전류는 베이스 전류의 수십 배에서 수백 배가 되며, 이 비율을 전류 증폭률이라고 합니다. PNP형에서는 캐리어의 종류가 반대가 되지만, 제어 원리는 동일합니다.
베이스-이미터 간 전압이 일정한 값 (실리콘 트랜지스터의 경우, 약 0.6~0.7V)을 초과하면, 이미터에서 베이스로 캐리어가 주입되기 시작합니다. 주입된 캐리어의 대부분은 베이스 영역을 통과하여 콜렉터에 도달하고, 나머지는 베이스 전류로 외부 회로에 흐릅니다. 베이스 영역을 얇게 만들수록 더 많은 캐리어가 콜렉터에 도달하게 되어 높은 전류 증폭률을 얻을 수 있습니다.
콜렉터-이미터 간에는 전원전압이 연결되어, 콜렉터 전류가 흐르는 경로를 형성합니다. 이 전압이 충분히 높으면 베이스 전류의 변화에 따라 콜렉터 전류가 비례적으로 변하는 능동 영역에서의 동작이 이루어집니다. 반대로, 콜렉터-이미터 간 전압이 너무 낮으면 포화 상태가 되어, 베이스 전류를 증가시켜도 콜렉터 전류는 더 이상 증가하지 않습니다. 스위칭 동작에서는 포화 영역으로 ON 상태를 만들고, 차단 영역으로 OFF 상태를 만듭니다.

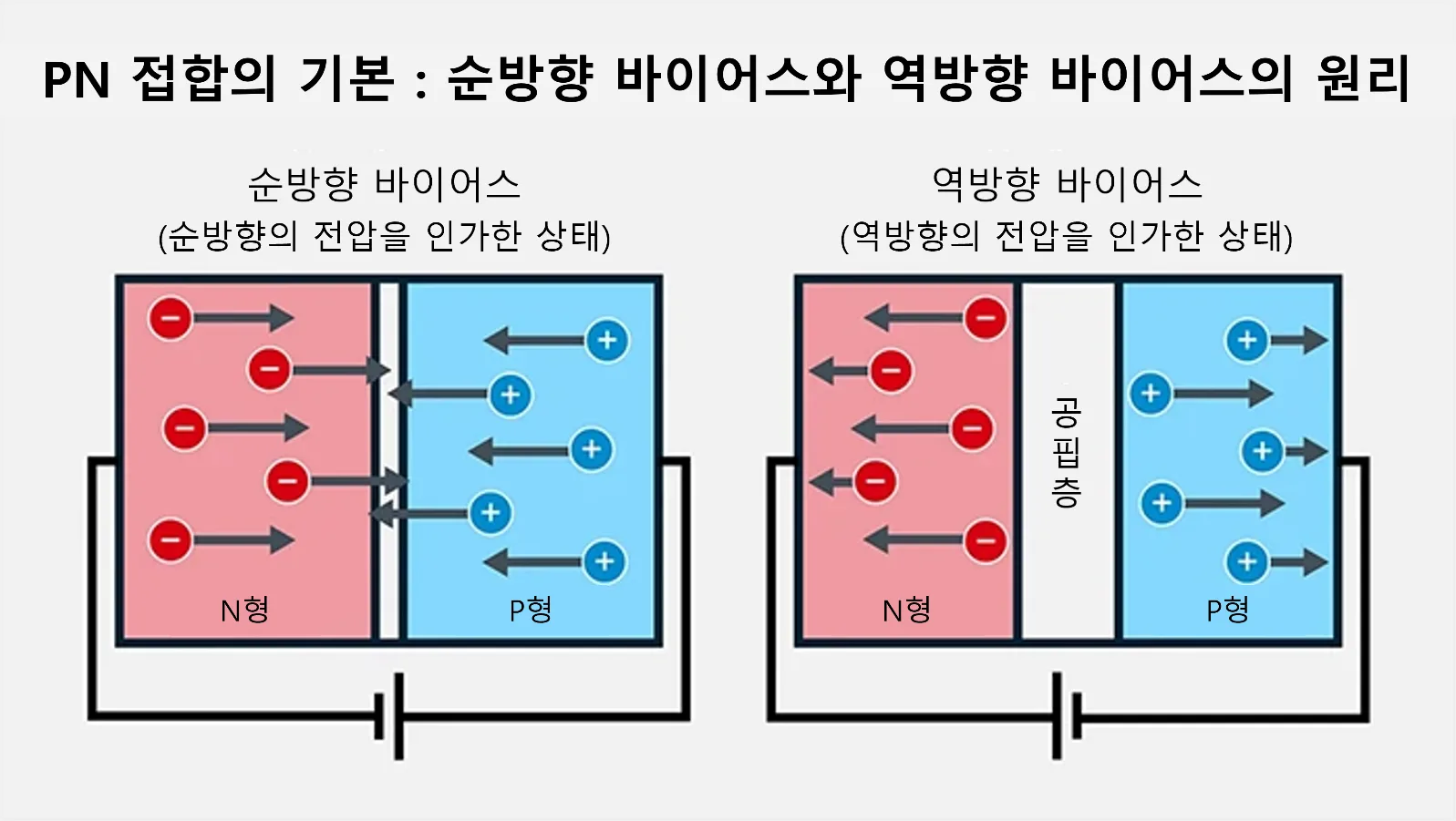

PN 접합의 기본 : 순방향 바이어스와 역방향 바이어스의 원리
PN 접합은 P형 반도체와 N형 반도체를 접합한 구조입니다. P형 영역에는 정공이 많이 존재하고, N형 영역에는 전자가 많이 존재합니다. 접합면에서는 전자와 정공이 서로 확산되어 재결합하면서 캐리어가 존재하지 않는 공핍층이 형성됩니다. 이 공핍층은 전류의 흐름을 제어하는 장벽 역할을 합니다.
순방향 바이어스에서는 P형 측에 양전압을, N형 측에 음전압을 인가합니다. 공핍층의 폭이 좁아져 캐리어가 접합부를 넘어 이동하기 쉬워집니다. P형 영역의 정공은 N형 영역으로, N형 영역의 전자는 P형 영역으로 주입되면서 전류가 흐릅니다. 전압이 일정한 값(실리콘의 경우 약 0.6~0.7V)을 초과하면 전류가 급격히 증가합니다.
역방향 바이어스에서는 P형 측에 음전압을, N형 측에 양전압을 인가합니다. 공핍층의 폭이 넓어져 캐리어의 이동이 방해받게 됩니다. 다수 캐리어에 의한 전류는 흐르지 않고, 소수 캐리어에 의한 미세한 누설 전류만 관측됩니다. 역전압이 지나치게 커지면 Avalanche 항복이 발생하며, 전류를 제한하지 않으면 소자가 손상될 수 있습니다.
트랜지스터에서는 베이스-이미터 접합을 순방향 바이어스로 하여 캐리어를 주입하고, 베이스-콜렉터 접합을 역방향 바이어스로 하여 캐리어를 제거합니다. 이 두 접합을 조합함으로써, 베이스 전류가 콜렉터 전류를 제어하는 구조를 실현합니다.
트랜지스터의 주요 종류와 특징
트랜지스터는 크게 전류로 제어하는 바이폴라형, 전압으로 제어하는 전계 효과형으로 구분됩니다. 어떤 종류를 선택하느냐에 따라 회로의 설계 효율과 성능이 달라지므로, 용도에 맞는 선택이 중요합니다.

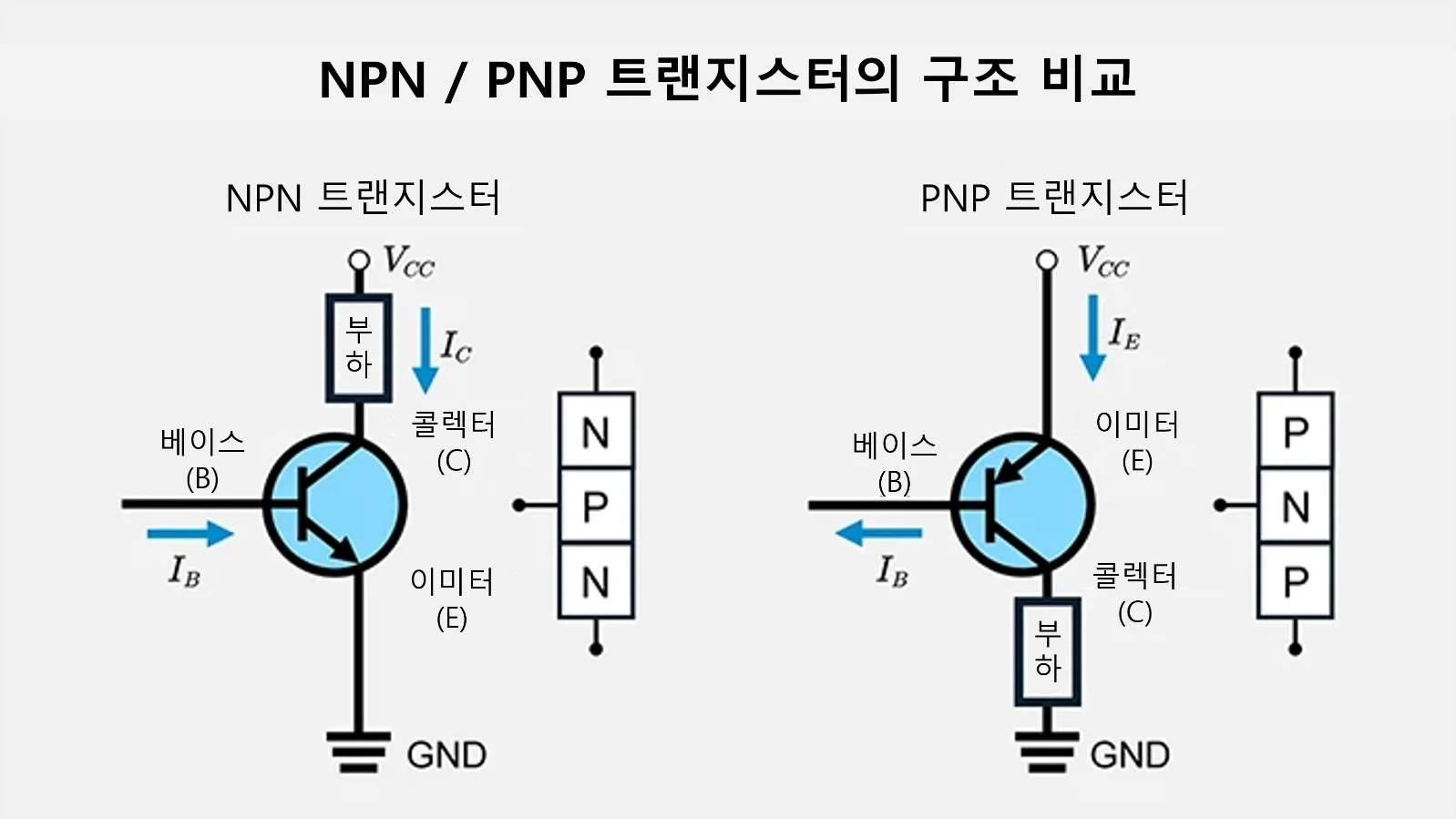

바이폴라 트랜지스터 (BJT)의 기본적인 구조와 특징 (NPN과 PNP)
바이폴라 트랜지스터는 전자와 정공 두 종류의 캐리어가 모두 전류 형성에 관여하는 소자입니다. 바이폴라 트랜지스터는 NPN형과 PNP형의 두 종류로 나뉘며, 반도체 층의 적층 순서가 서로 다릅니다. NPN형은 N형-P형-N형, PNP형은 P형-N형-P형 순으로 구성됩니다. 대부분의 회로에서는 NPN형이 사용되는데, 이는 전자의 이동도가 정공보다 높아 고속 동작에 유리하기 때문입니다.
NPN형 트랜지스터는 베이스에 양전압을 인가하면, 전자가 이미터에서 콜렉터로 흐릅니다. 전원의 양극은 콜렉터 측에, 음극은 이미터 측에 연결하고, 베이스에 미세한 양전류를 흘려 콜렉터 전류를 제어합니다. 일반적인 소신호용 트랜지스터는 수 μA~수 mA 수준의 베이스 전류로 수 mA~수백 mA의 콜렉터 전류를 제어할 수 있습니다.
PNP형 트랜지스터는 캐리어와 전압의 극성이 반대입니다. 베이스에 음전압을 인가하면 정공이 이미터에서 콜렉터로 흐릅니다. NPN형과 PNP형을 조합하면, Push-pull 회로나 상보 회로를 구성할 수 있으며, 이를 통해 효율적인 전력 증폭과 양방향 스위칭을 구현할 수 있습니다.
실효 입력 임피던스는 설계에 따라 크게 달라질 수 있습니다. 일반적으로 입력 임피던스는 수 kΩ~수십 kΩ 정도이며, 베이스 전류를 공급해야 합니다. 또한, 전류 증폭률은 온도나 동작점에 따라 변동하므로, 회로 설계 시에는 부귀환이나 바이어스 회로를 사용하여 동작을 안정화합니다. 바이폴라 트랜지스터는 높은 증폭률과 우수한 노이즈 특성을 갖추고 있어, 미세 신호 증폭 및 아날로그 회로에 널리 사용됩니다.

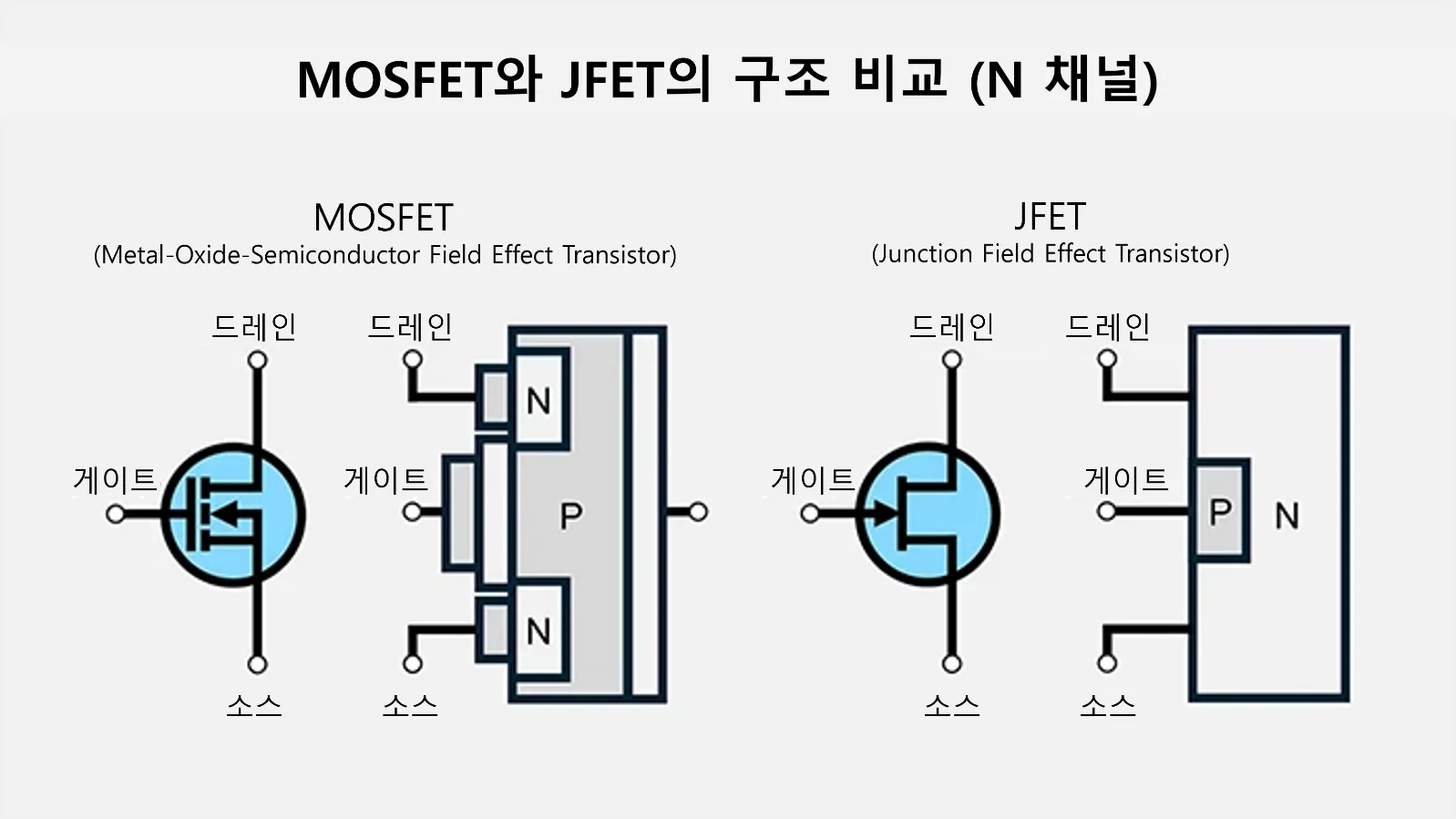

전계 효과 트랜지스터 (FET)의 구조와 특징 (MOSFET와 JFET)
전계 효과 트랜지스터는 전압으로 전류를 제어하는 소자입니다. 게이트 · 소스 · 드레인 3개의 단자를 가지며, 게이트 전압이 소스-드레인 사이의 전류를 제어합니다. 게이트 전류가 거의 흐르지 않아 입력 임피던스가 높고, 구동 회로의 부담이 적습니다. 또한, 게이트 전압에 의해 형성되는 전기장으로 채널의 도전성이 변화합니다.
MOSFET은 금속 · 산화막 · 반도체 구조로 이루어져 있습니다. 게이트 전극과 반도체 사이에 산화막이 삽입되어 있으며, 게이트 전압에 의해 반도체 표면에 채널이 형성됩니다. N채널과 P채널 두 종류로 구분되며, N채널 MOSFET은 게이트에 양전압을 인가하면 ON 상태가 되고, P채널 MOSFET은 음전압을 인가하면 ON 상태가 됩니다.
디지털 회로에서는 N채널과 P채널을 조합한 CMOS 구조가 널리 사용됩니다. CMOS는 상보 동작을 이용하여 정지 상태에서는 누설 전류가 주를 이루고, 동작 시에는 스위칭 손실이 지배적이 되도록 설계되어 저소비전력을 실현합니다 (동작 시에는 동적 손실이 지배적이며, 정지 시에는 누설 전류가 주를 이룹니다.)
JFET은 PN 접합으로 채널을 형성하는 트랜지스터입니다. 게이트에 역방향 바이어스를 인가하면 공핍층이 확장되어, 소스-드레인 사이의 전류가 제한됩니다. MOSFET에 비해 구조가 단순하고 노이즈 특성이 우수하여 고주파 회로나 아날로그 프런트엔드에 사용됩니다. JFET은 기본적으로 디플리션형으로 동작하며, 게이트 전압이 0V인 상태에서도 전류가 흐릅니다.
게이트 전류가 거의 흐르지 않아, 센서 회로나 버퍼 회로에서는 신호원에 부담을 주지 않고 동작할 수 있습니다. MOSFET은 고속 스위칭과 낮은 ON 저항 특성을 활용하여 전원 회로나 모터 드라이버에 사용되며, JFET은 우수한 낮은 노이즈 특성을 활용하여 오디오 회로나 계측 회로에 사용됩니다.
용도별 선정 포인트
트랜지스터를 선정할 때는 먼저, 회로의 목적과 요구 성능을 정리해야 합니다. 증폭 회로에서는 신호의 주파수 대역, 이득, 노이즈 특성이 중요한 선정 기준이 되며, 스위칭 회로에서는 ON 저항, 스위칭 속도, 내압이 중요한 선정 기준이 됩니다. 전원 회로에서는 허용 손실, 열 저항, 패키지 형태가 설계에 큰 영향을 미칩니다.
바이폴라 트랜지스터는 저주파~중주파 대역의 증폭 회로나 전류 구동이 필요한 회로에 적합합니다. 전류 증폭률이 높아, 작은 베이스 전류로 큰 콜렉터 전류를 제어할 수 있으므로, 센서 신호의 초단 증폭이나 아날로그 연산 회로에 적합합니다.
MOSFET은 고속 스위칭이나 대전류 제어가 요구되는 용도로 적합합니다. Vth는 “도통이 시작되는 기준”에 불과합니다. 구동 가능 여부는 RDS(on)이 규정된 VGS (예 : 4.5V / 10V)와 필요 전류 조건에서의 손실을 기준으로 판단해야 합니다. 스위칭 전원에서는 ON 저항이 낮은 MOSFET을 사용하여 도통 손실을 줄이고, 효율을 높입니다.
소자를 선정할 때에는 데이터시트의 최대 정격과 권장 동작 조건을 확인해야 합니다. 콜렉터 손실이나 드레인 손실은 실제 동작 조건에서 발생하는 전력과 방열 설계를 모두 고려하여 평가합니다. 또한, 주변 온도가 높은 환경에서는 디레이팅이 필요합니다.
간단한 회로로 확인하는 트랜지스터의 동작 원리
이론만으로는 이해하기 어려운 트랜지스터의 동작도, 실제 회로를 통해 살펴보면 이해하는 데 도움이 될 수 있습니다. 스위칭 회로와 증폭 회로를 예로 들어, 단자간 전압과 전류가 어떤 관계를 갖는지 살펴보겠습니다.

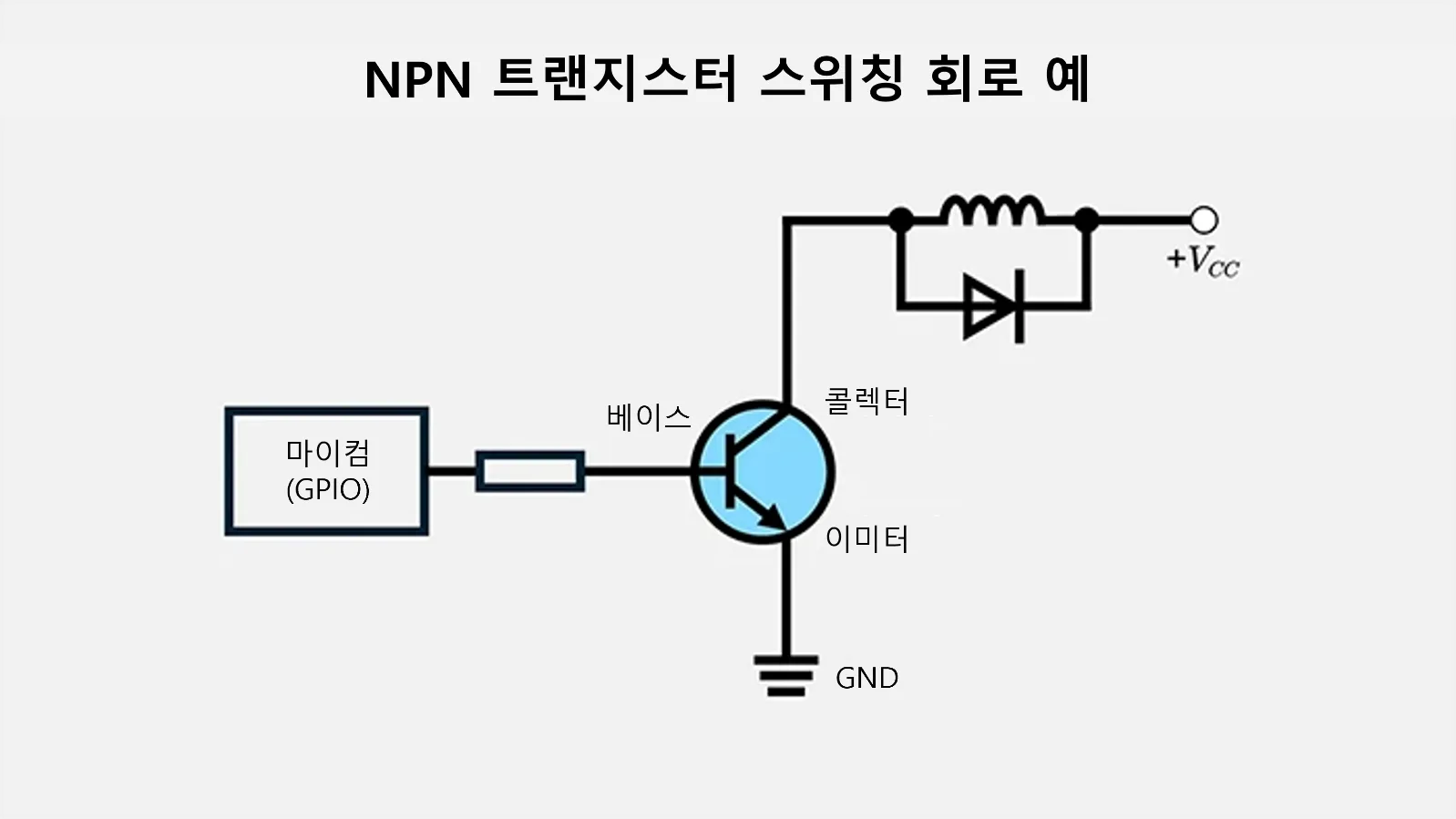

기본 스위칭 회로 (NPN형)
NPN형 트랜지스터 스위칭 회로는 LED, 릴레이와 같은 부하를 마이컴으로 제어할 때 사용하는 기본적인 구성입니다. 이 회로에서, 전원전압과 콜렉터 사이에 부하를 연결하고 이미터는 접지합니다. 마이컴의 출력 포트에서 베이스 저항을 통해 베이스에 신호를 입력하면 부하에 흐르는 전류를 ON / OFF할 수 있습니다.
베이스 저항은 트랜지스터를 확실하게 포화 상태에 도달할 수 있을 만큼의 베이스 전류가 흐르도록 설정합니다. 포화 상태에서는 콜렉터-이미터 간 전압 강하가 수십 mV~수백 mV 정도까지 낮아져, 트랜지스터에서 발생하는 손실을 최소화할 수 있습니다.
부하에 인덕턴스 성분이 있으면, 트랜지스터를 OFF하는 순간 역기전력이 발생합니다. 이 전압이 트랜지스터의 내전압을 초과하면 소자가 파괴될 수 있으므로, 부하 양단에 프리휠 다이오드를 병렬로 연결합니다. 다이오드의 캐소드를 전원 측에, 애노드를 콜렉터 측에 연결하면, 역기전력에 의해 발생한 전류가 다이오드로 흐르면서 트랜지스터가 보호됩니다.
이러한 회로 구성에서는 마이컴 출력이 High 레벨일 때 트랜지스터가 ON 상태가 되어 부하에 전류가 흐릅니다. 반대로, Low 레벨일 때는 트랜지스터가 OFF 상태가 되어 부하로 흐르는 전류가 차단됩니다. 단순한 구조이지만, 디지털 신호로 전력을 제어하는 기본 동작을 이해하는 데 유용합니다.

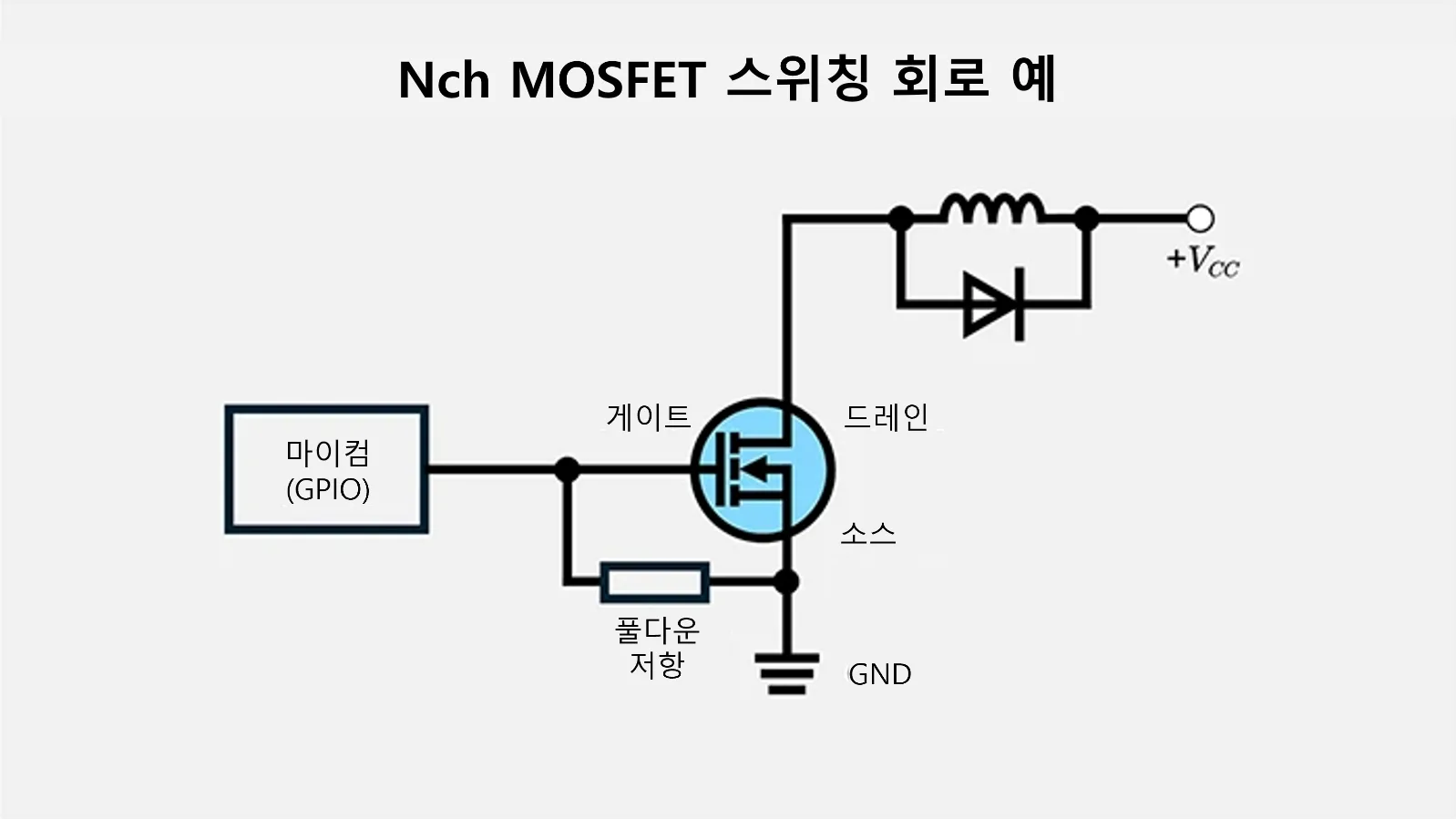

기본 스위칭 회로 (N채널 MOSFET)
N채널 MOSFET 스위칭 회로는 대전류 부하 제어나 고속 스위칭이 필요한 용도에 사용됩니다. 전원전압과 드레인 사이에 부하를 연결하고, 소스는 접지합니다. 마이컴의 출력 포트에서 게이트로 신호를 입력하면, 부하에 흐르는 전류를 ON / OFF할 수 있습니다.
MOSFET은 게이트-소스 간 전압으로 제어되며, 게이트 전류가 거의 흐르지 않습니다. 따라서, 마이컴의 출력 포트에서 게이트를 직접 구동할 수 있는 경우도 있습니다.
게이트가 부유 (floating) 상태가 되면, 정전기나 주변 전기장의 영향으로 ON 상태가 될 수 있습니다. 이를 방지하기 위해, 게이트-소스 사이에 풀다운 저항을 연결하여, 마이컴이 신호를 출력하지 않을 때도 게이트 전압이 확실하게 0V가 되도록 유지합니다.
인덕턴스 부하를 제어하는 경우에는 NPN형 트랜지스터와 마찬가지로, 프리휠 다이오드가 필요합니다. 부하 양단에 다이오드를 병렬로 연결하면, 역기전력에 의해 발생하는 전류를 다이오드가 흡수할 수 있습니다. 또한, 반복 동작이나 고속 응답이 필요한 용도에서는 역회복 특성이 우수한 쇼트키 다이오드를 사용하면, 과도 손실을 줄일 수 있으며, 스위칭 소자에 가해지는 스트레스를 낮추는 데도 효과적입니다.

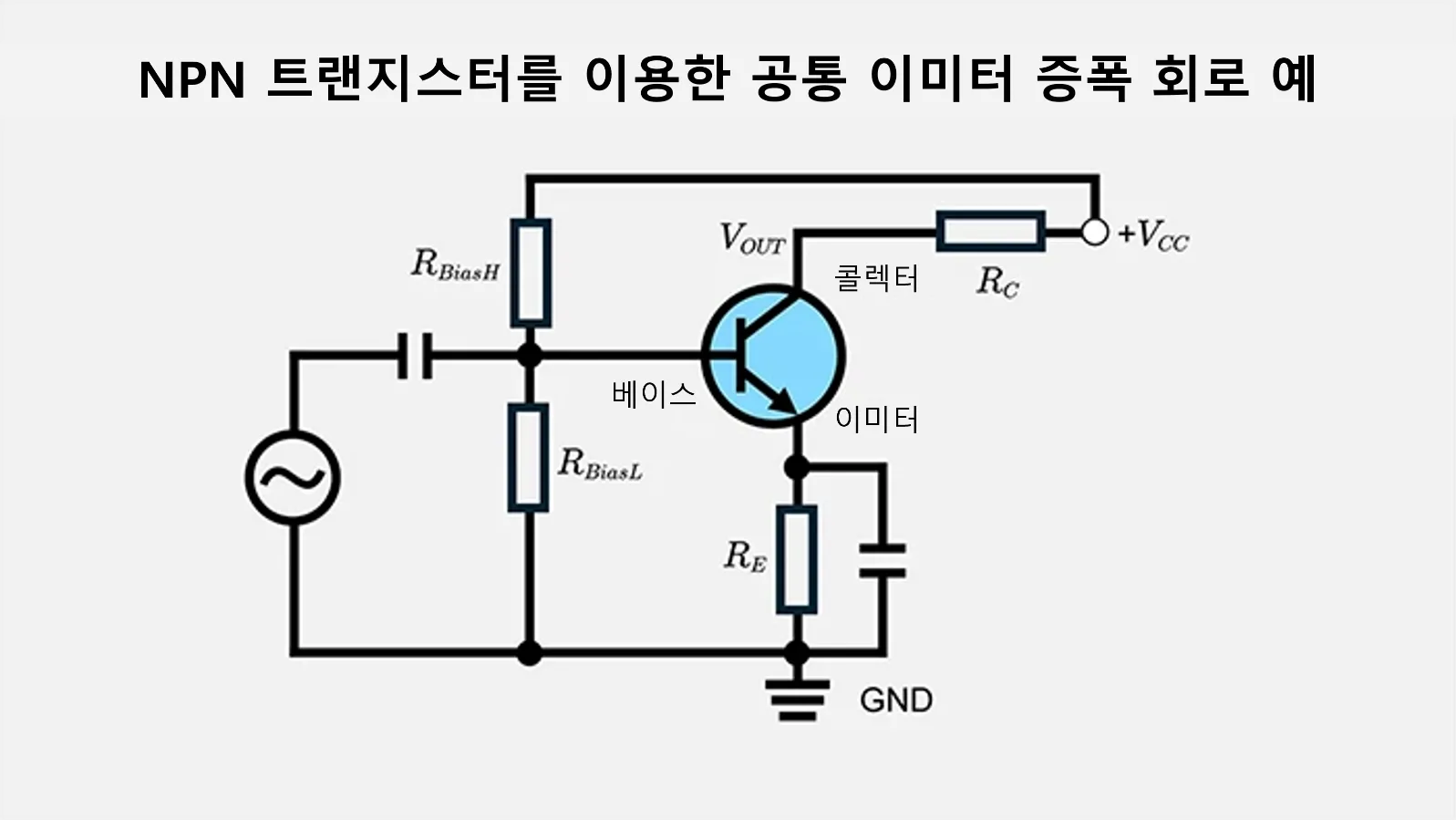

기본 증폭 회로 (공통 이미터 회로)
공통 이미터 회로는 바이폴라 트랜지스터를 이용한 가장 기본적인 증폭 회로입니다. 이미터를 기준점으로 하여 베이스에 입력 신호를 인가한 뒤, 콜렉터에서 증폭된 신호를 출력합니다. 전원전압과 콜렉터 사이에는 콜렉터 저항을 연결하고, 이미터와 접지 사이에는 이미터 저항을 연결하며, 베이스에는 분압 저항으로 구성된 바이어스 회로를 구성합니다.
바이어스 회로는 입력 신호가 없는 상태에서 트랜지스터를 적절한 동작점으로 설정하는 역할을 합니다. 동작점을 전원전압의 중간 부근에 설정하면, 입력 신호의 양(+) 방향과 음(-) 방향 모두 왜곡 없이 증폭할 수 있는 범위를 최대화할 수 있습니다.
이미터 저항은 온도 변화와 소자간 편차에 따른 트랜지스터 특성의 편차를 흡수하여, 동작을 안정화시킵니다. 이미터 전류가 증가하면 이미터 저항에서의 전압 강하도 증가합니다. 그 결과, 베이스-이미터 간 전압은 상대적으로 감소합니다. 이러한 부귀환 작용에 의해, 콜렉터 전류가 자동으로 조정됩니다. 입력 신호에 의해 베이스 전류가 변하면 콜렉터 전류도 이에 따라 변하고, 콜렉터 저항의 전압 강하 역시 변합니다. 따라서, 출력 신호는 입력 신호와 위상이 반전됩니다. 이것이 공통 이미터 회로가 위상 반전 특성과 높은 전압 이득을 가지는 이유입니다.
트랜지스터 회로 설계 시 가장 먼저 확인해야 할 주요 파라미터
실제로 회로를 설계할 때는 데이터시트의 특성치를 정확히 확인하고, 동작 조건을 결정합니다. 입력 · 출력 특성과 열 설계의 기본을 이해하고 있으면 안정적인 동작을 실현할 수 있습니다.
입력 특성의 기본 (베이스-이미터 전압, 임계치 전압, 입력 임피던스)
바이폴라 트랜지스터의 베이스-이미터 간 전압은 트랜지스터가 도통을 시작하는 전압입니다. 실리콘 트랜지스터의 경우, 약 0.6~0.7V이며, 이 전압을 초과하면 베이스 전류가 흐르기 시작합니다. 온도가 상승하면 이 전압은 약 2mV/℃의 비율로 감소합니다. 단, -2mV/℃는 「동일한 전류를 유지할 때」의 경험적인 값이며, 설계 시에는 온도 의존성과 전류 의존성을 모두 고려하는 것이 안전합니다. 바이어스 회로를 설계할 때는 이러한 온도 특성을 고려하여 동작점을 설정합니다.
MOSFET의 임계치 전압은 게이트-소스 사이에 인가된 전압이 해당 수치를 초과하면, 드레인 전류가 흐르기 시작하는 전압을 의미합니다. 단, 실제 회로 설계에서는 임계치 전압이 아닌, 데이터시트에서 ON 저항이 규정된 게이트-소스 간 전압 (4.5V, 10V 등)을 확인하여 마이컴의 출력전압으로 충분히 구동 가능한지를 판단하는 것이 중요합니다. VGS=Vth 부근은 약반전 영역으로, 흐르는 전류가 매우 작습니다. 실질적인 도통은 강반전 영역에 해당되며, 데이터시트에서 RDS(on)이 보장되는 VGS를 기준으로 손실 P≃I2RDS(on)을 계산하는 것이 실무적인 접근 방법입니다. 또한, 임계치 전압은 온도의 영향을 받기 때문에, 설계 시에는 최악의 조건에서도 정상적으로 동작하는지 검증해야 합니다.
입력 임피던스는 신호원에서 보았을 때 트랜지스터 입력 단자의 저항 성분을 의미합니다. 소신호 입력 저항은 동작점에 따라 달라지며, 외부 바이어스 저항이 병렬로 연결되므로 유효 임피던스는 설계에 따라 크게 달라질 수 있습니다. 일반적으로 바이폴라 트랜지스터는 베이스 전류가 흐르므로, 입력 임피던스는 수 kΩ~수십 kΩ 정도입니다. 신호원의 출력 임피던스가 높은 경우에는 베이스 전류로 인해 신호 전압이 낮아져, 증폭률이 설계치에서 벗어날 수 있습니다.
MOSFET의 입력 임피던스는 게이트 산화막이 절연체 역할을 하므로, 직류 기준으로는 사실상 무한대에 가깝습니다. 그러나 게이트-소스 간에는 기생 용량이 존재하며, 고주파 신호나 고속 스위칭 환경에서는 이 용량이 충 · 방전되므로 입력 임피던스가 낮아집니다. 또한, 게이트 용량이 큰 MOSFET을 고속으로 구동할 경우에는 구동 회로의 출력 임피던스를 낮추어야 합니다.
출력 특성의 기본 (콜렉터 전류, 출력전압, 전압 강하)
콜렉터 전류는 트랜지스터가 제어하는 주 전류입니다. 데이터시트에는 연속 동작 시 흘릴 수 있는 최대 콜렉터 전류가 기재되어 있습니다. 실제 회로에서는 최대 정격의 약 50~80%를 상한으로 설계하여, 온도 상승과 장시간 사용에 따른 부품 특성 변화에 대한 여유를 확보합니다. 펄스 동작에서는 순간적으로 더 큰 전류를 흐르게 할 수 있지만, 평균 전력이 허용 손실을 초과하지 않는지 확인해야 합니다.
스위치가 ON 상태일 때 중요하게 확인해야 하는 항목은 콜렉터-이미터 간 포화 전압입니다. 이는 트랜지스터가 포화 상태일 때 발생하는 전압 강하를 의미합니다. 포화 상태에서는 수십 mV~수백 mV 수준까지 낮아지며, 이 상태에서 스위칭 동작을 수행하면, 트랜지스터에서 발생하는 손실을 최소화할 수 있습니다. 반면, 능동 영역 (액티브 영역)에서 동작시키는 경우에는, 콜렉터-이미터 간 전압이 수 V에서 전원전압에 가까운 수준까지 변하며, 이 범위에서 증폭 동작이 이루어집니다.
MOSFET의 ON 저항은 드레인-소스 간이 도통 상태일 때의 저항치입니다. 수 mΩ~수백 mΩ의 범위이며 이 값이 작을수록 도통 손실이 감소합니다. ON 저항은 온도가 상승할수록 증가하므로, 연속 동작 시에는 온도 상승 후의 저항치를 기준으로 손실을 계산해야 합니다. 대전류를 다루는 회로에서는 ON 저항에 의한 전력 손실이 발열의 주요 원인이 됩니다.
출력전압 범위는 부하 저항과 트랜지스터의 동작 상태에 따라 결정됩니다. 콜렉터 저항이 클수록 전압 변화 폭은 커지지만 콜렉터 전류는 제한됩니다. 스위칭 회로에서는 ON 상태에서의 전압 강하가 충분히 작고, OFF 상태에서는 출력전압이 전원전압까지 상승하는지 확인해야 합니다. 증폭 회로에서는 입력 신호의 진폭에 대해 출력이 포화 영역이나 차단 영역에 도달하지 않도록 동작점과 콜렉터 저항을 조정해야 합니다.
소비전력과 열 설계의 기본 (발열과 온도 관리)
트랜지스터의 소비전력은 단자간 전압과 전류의 곱으로 구할 수 있습니다. 바이폴라 트랜지스터에서는 콜렉터-이미터 간 전압과 콜렉터 전류의 곱이 콜렉터 손실이 됩니다. MOSFET의 경우 ON 상태에서는 드레인 전류의 제곱과 ON 저항의 곱으로 손실을 계산하며, 스위칭 동작 시에는 전압과 전류가 동시에 존재하는 구간의 손실이 추가됩니다. 고속 스위칭 환경에서는 스위칭 손실이 지배적인 요인이 되는 경우도 있습니다.
허용 손실은 트랜지스터의 Junction 온도가 최대 정격을 초과하지 않도록 설정됩니다. 데이터시트에는 케이스 온도 또는 주변 온도를 기준으로 한 허용 손실이 기재되어 있습니다. 또한 주변 온도가 상승할수록 허용 손실은 선형적으로 감소합니다.
열 저항은 트랜지스터 내부에서 발생한 열이 외부로 전달될 때의 저항을 의미합니다. Junction에서 케이스까지의 열 저항, 케이스에서 방열판까지의 열 저항, 방열판에서 주변 공기까지의 열 저항을 모두 합산한 뒤, 발생 전력과 곱하여 온도 상승을 계산합니다. 이를 계산 식으로 나타내면, Junction 온도는 TJ≈TA+P(θJC+θCS+θSA)이 됩니다 (연속 동작 시에는 정격의 약 80% 수준으로 설계하는 것이 무난합니다). 소형 패키지는 열 저항이 크기 때문에, 기판의 동박 면적을 넓혀 충분한 방열 경로를 확보하도록 설계해야 합니다.
방열 설계 시에는 트랜지스터의 패키지 형태와 실장 방식을 함께 고려해야 합니다. TO-220이나 TO-247과 같은 대형 패키지는 방열판 장착이 가능해 대전력 동작에 적합합니다. 표면 실장형 패키지의 경우에는 기판의 서멀 비아나 동박 패턴을 방열 경로로 활용합니다. 연속 동작하는 회로에서는 최악의 조건에서의 온도 상승을 계산하고, Junction 온도가 정격의 약 80% 수준 이내에 머물도록 설계함으로써, 충분한 신뢰성을 확보할 수 있습니다.
트랜지스터의 주요 용도와 구체적인 예
트랜지스터는 디지털 회로, 아날로그 회로, 파워 일렉트로닉스 등 다양한 분야에서 사용되며, 분야에 따라 요구되는 역할도 다릅니다. 각 용도에 맞는 활용 방법을 이해하고 있으면, 회로 설계 시 부품 선정이 훨씬 수월해집니다.

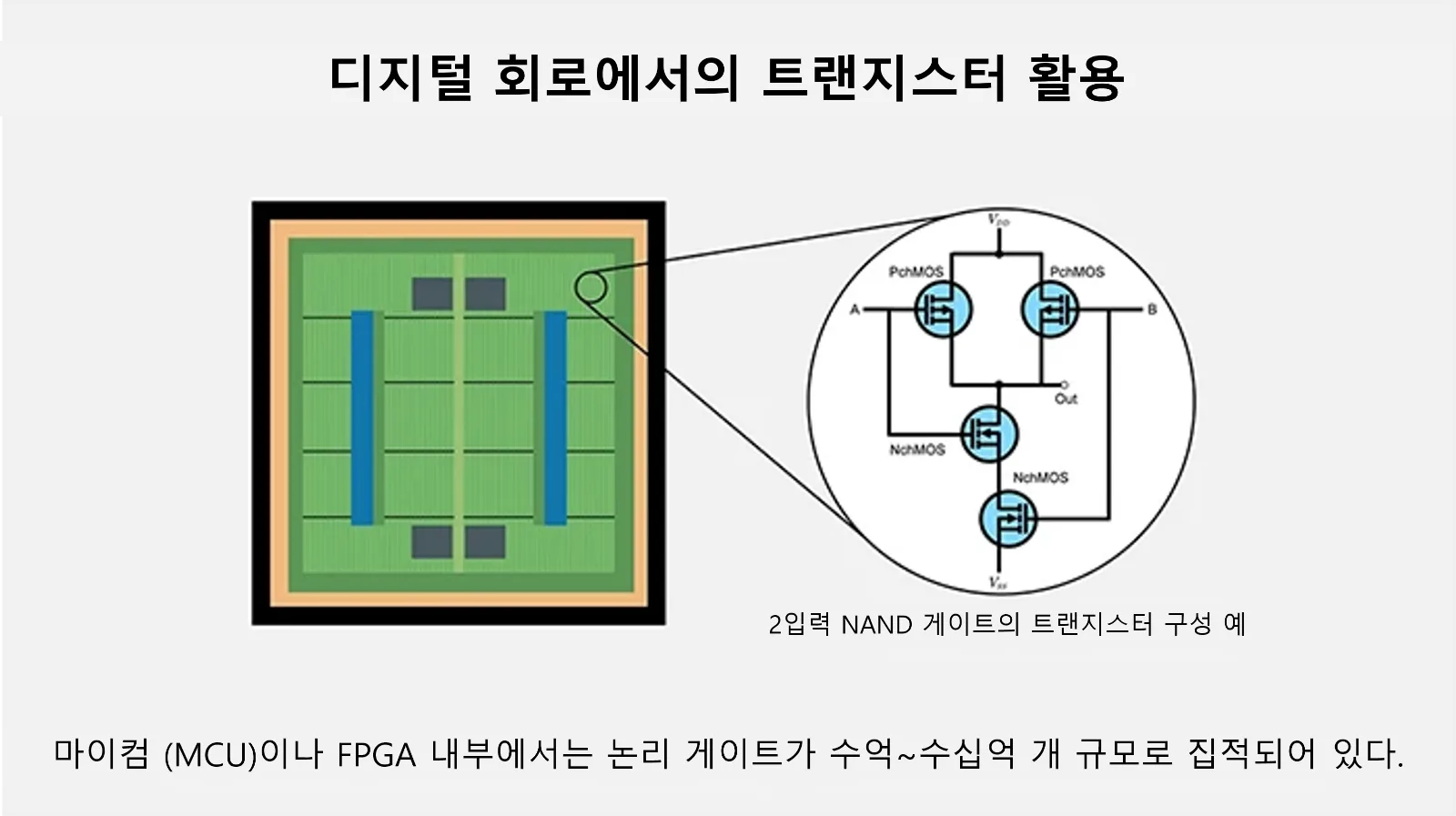

디지털 회로에서의 활용 (스위칭 · 논리 게이트)
디지털 회로에서는 트랜지스터가 ON / OFF 상태를 고속으로 전환함으로써 논리 연산과 정보 처리를 수행합니다. CMOS 로직에서는 N채널 MOSFET과 P채널 MOSFET을 한 쌍으로 사용하며, 한쪽이 ON일 때 다른 한쪽은 OFF가 되도록 구성하여 논리 게이트를 구축합니다. CMOS는 인버터를 기본 단위로 하며, 트랜지스터를 직렬 또는 병렬로 연결하여 NAND, NOR, XOR과 같은 논리 게이트를 구성합니다. 마이컴이나 FPGA 내부에는 세대와 용도에 따라 수백만~수백억 개 규모의 트랜지스터가 집적되어 있으며, 복잡한 논리 연산을 병렬로 수행합니다.
아날로그 회로에서의 활용 (소신호 증폭)
센서 회로에서는 트랜지스터가 미세 신호를 증폭하여 후단 회로로 전달합니다. 온도 센서나 스트레인 게이지가 출력하는 수 mV~수십 mV 수준의 신호를 마이컴의 AD 컨버터가 읽을 수 있는 전압 범위까지 증폭합니다. 오디오 앰프에서는 프리앰프 단계에서 일반적으로 수십~수백 배 (용도나 다단 구성에 따라서는 1000배 수준)의 전압 증폭을 수행하고, 파워앰프 단계에서는 전류 증폭을 통해 스피커에 적합한 전력을 공급합니다. 차동 증폭 회로에서는 2개의 트랜지스터를 한 쌍으로 사용하여, 온도 변화나 전원전압 변동의 영향을 상쇄하면서, 미세한 전압 차를 검출하여 증폭합니다.
파워 일렉트로닉스 분야에서의 활용
스위칭 전원에서는 트랜지스터가 고주파로 ON / OFF 동작을 반복하며 전압 변환을 수행합니다. MOSFET은 낮은 ON 저항과 우수한 고속 스위칭 특성을 바탕으로, 적절한 설계를 통해 90% 이상의 높은 효율을 실현할 수 있습니다. 모터 드라이버에서는 PWM 신호로 트랜지스터를 ON / OFF하여 평균 전류를 조절하고 속도를 제어합니다. LED 구동 회로에서는 트랜지스터와 검출 저항을 조합한 정전류 회로를 통해 안정적인 발광을 구현할 수 있습니다. 인버터 회로는 직류 전력을 교류 전력으로 변환하며, 태양광 발전 시스템이나 무정전 전원 장치 (UPS) 등에 사용됩니다. 고전압 · 대전류를 다루는 파워 트랜지스터는 충분한 전류 용량과 내압을 확보하면서, 효율적인 스위칭 동작을 구현합니다.
정리 : 트랜지스터의 기초와 다음 단계
지금까지 트랜지스터의 기본 구조와 종류, 그리고 역할에 대해 설명하였습니다. 바이폴라 트랜지스터는 전류 제어, MOSFET는 전압 제어라는 기본 원리를 이해하고, 용도에 맞는 소자 선정과 회로 구성 방법을 익히면 실무에서의 설계 판단에 도움이 됩니다. 각 트랜지스터의 상세한 동작 원리와 실제 회로 설계, 평가 방법에 대해서는, 바이폴라 트랜지스터 (BJT)의 기초 및 설계, MOSFET의 기초와 스위칭 설계, 더블 펄스 시험, 트랜지스터 파괴 메커니즘 등을 학습함으로써 실무 설계 시의 판단력을 더욱 향상시킬 수 있습니다.
