중첩의 정리란?

목차

• ・중첩의 정리의 개요
• ・중첩의 정리를 적용할 수 있는 조건
• ・중첩의 정리의 기본적인 절차
• ・중첩의 정리를 사용한 구체적인 예제 문제
• ・중첩의 정리와 다른 해석 기법의 연계
• ・회로 설계에서 중첩의 정리가 유용한 이유
• ・중첩의 정리의 장단점
• ・중첩의 정리를 교류 회로나 위상 해석에 적용
• ・비선형 소자 및 특수 회로에서의 주의점
• ・회로 해석에서 자주 사용되는 대표적인 수식과 중간 계산
• ・회로 설계자에게 있어 실무적인 메리트
• ・역사와 기원
• ・정리

중첩의 정리 (중첩의 원리라고도 불림)는 여러 개의 독립 전원을 포함하는 선형 회로의 회로 해석에 사용되는 해석 기법입니다. 중첩의 정리를 사용하면 각 전원 (DC 전원이든 AC 전원이든)을 개별적으로 고려하고, 그 결과 (전압이나 전류)를 대수적으로 합산함으로써 회로 전체의 동작을 파악할 수 있습니다. 이는 여러 개의 전원이 존재하는 복잡한 회로를 해석할 때, 회로 해석을 한층 더 이해하기 쉽게 한다는 장점이 있습니다. 예를 들어, 프로토타입 제작 단계의 기판에 추가 전압원을 늘리거나, 여러 개의 독립 전원이 혼재되어 있어 원인 분리가 필요한 이상 동작이 발생했을 때, 중첩의 정리를 이해하고 사용하면 유용합니다. 이번에는 중첩의 정리의 기초부터 각 전원을 개별적으로 계산하고, 최종적으로 합산하는 풀이 방법 그리고 실제 응용 사례를 설명하겠습니다. 회로 해석의 이해를 넓히고자 하는 분들께 도움이 될 내용입니다.

중첩의 정리의 개요

이번에는 중첩의 정리가 어떠한 배경과 이론에 기반하고 있는지를 설명하겠습니다. 여러 개의 독립 전원을 포함하는 회로를 다룰 경우, 회로의 선형 여부가 중요한 포인트가 됩니다. 선형성이 있다면 각 전원의 전압이나 전류에 대한 기여를 분리하여 고려한 후, 이를 합성하여 최종 결과를 얻을 수 있습니다. 엄밀하게는 옴의 법칙이나 키르히호프의 법칙과 같은 선형 방정식의 중첩성을 수학적으로 증명할 필요가 있으나, 이번에는 실제 현장에서 사용하기 쉬운 형태로 설명하겠습니다.

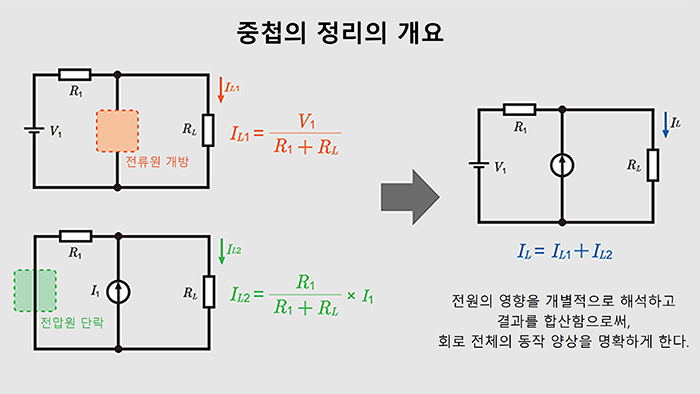

선형 회로와 중첩의 정리

선형 회로란, 입력과 출력이 비례 관계 (선형량)에 있으며, 옴의 법칙과 키르히호프의 전압 법칙, 키르히호프의 전류 법칙을 따르면서 비선형 소자를 포함하지 않는 회로를 의미합니다. 대표적인 선형 소자에는 저항기, 콘덴서, 코일 등이 있습니다. 이러한 소자만으로 구성된 회로에서는 여러 개의 전압원이나 전류원이 존재하더라도 각각의 기여를 독립적으로 구한 뒤, 이를 중첩할 수 있습니다.

중첩의 정리에서는 여러 개의 독립 전원을 1개씩 「ON」 상태로 두고, 다른 전원은 0으로 간주합니다 (전압원은 단락, 전류원은 개방). 그 상태에서 얻어지는 전압 · 전류를 계산하고, 마지막에 이를 대수적으로 합산하면 회로 전체의 동작 양상을 알 수 있는 구조입니다.

중첩의 정리를 적용할 수 있는 조건

이번에는 중첩의 정리가 유효한 조건과 적용하기 어려운 경우에 대해 설명하겠습니다. 회로 해석을 수행할 때 자주 발생하는 상황을 가정하여, 선형 회로의 범위에 대한 취급을 정리하겠습니다. 또한, 전력 계산 등과 관련된 주의 사항에 대해서도 함께 설명하겠습니다.

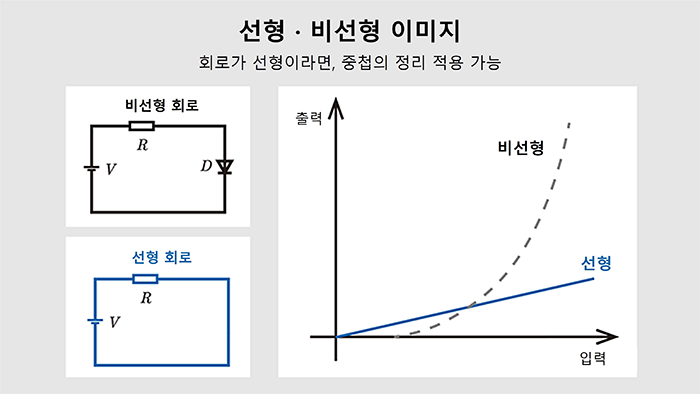

적용 가능한 조건과 그 이유

회로가 선형이라면, 중첩의 정리를 적용할 수 있습니다. 구체적으로는 입력을 2배로 하면 출력도 2배가 되고, 두 개의 입력을 동시에 인가했을 때의 출력이 각각의 입력을 개별적으로 인가했을 때의 출력을 더한 값과 일치해야 합니다. 다소 추상적인 「동차성」이나 「가법성」과 같은 용어는 사용하지 않고, 이해하기 쉽게 설명하겠습니다.

1. 입력을 증가시키면, 그와 같은 비율로 출력도 증가한다.
   예를 들어, 옴의 법칙이 성립하는 저항 회로에서는 전원전압을 2배로 하면, 그에 따라 발생하는 전류나 저항기에서의 전압 강하도 2배가 됩니다. 단, 다이오드나 트랜지스터와 같이 비선형 특성을 가지는 경우에는 이러한 단순한 비례 관계가 성립하지 않을 수 있습니다.
2. 여러 개의 입력을 동시에 인가해도, 그 결과는 「각각의 입력을 개별적으로 인가했을 때 결과의 합」이 된다.
   예를 들어, 5V의 전압원과 10V의 전압원이 동일한 회로에 연결되어 있는 경우, 각각 단독으로 인가했을 때의 결과를 합하여, 두 전압원을 동시에 인가했을 때의 결과와 일치하는지를 확인합니다. 다이오드 등이 없는 단순한 저항 회로라면, 저항기의 전압 강하나 흐르는 전류는 각각의 전원 기여분을 합한 값이 된다고 볼 수 있습니다

이러한 조건이 성립한다면, 여러 개의 전원을 개별적으로 해석한 뒤 계산 결과를 합산하는 것만으로 회로 전체의 특성을 파악할 수 있습니다. 다이오드나 트랜지스터의 대신호 영역 등, 비선형 거동이 존재하는 경우에는 단순히 합산할 수 없는 경우도 발생하지만, 순수한 선형 네트워크라면 중첩의 정리는 유효합니다.

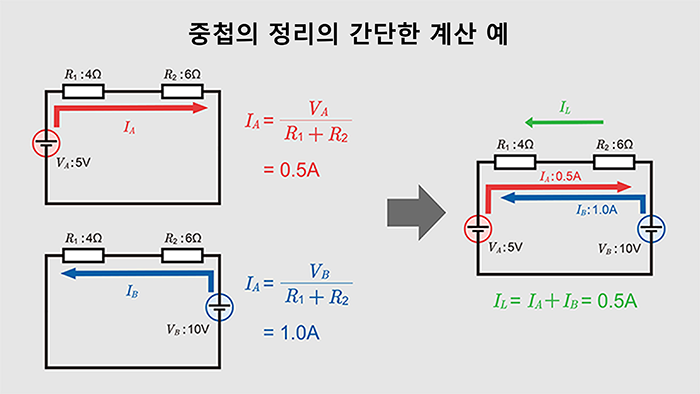

간단한 계산 예

우선, 직렬 저항을 합한 합성 저항을 구하고, 전류나 전압 강하를 확인하는 흐름으로 중첩의 정리를 이해해 보겠습니다.

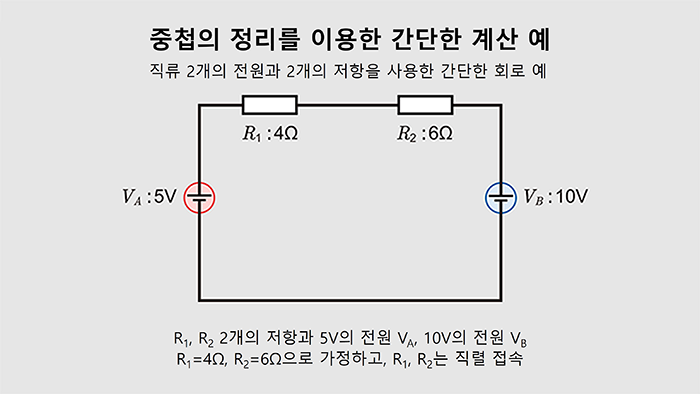

저항 R₁과 R₂가 직렬로 연결되어 있고, 5V와 10V의 직류 2개의 전원이 있는 예를 생각해 보겠습니다. R₁=4Ω, R₂=6Ω으로 가정하겠습니다.

1. 5V만 연결

   총 저항은 4+6=10Ω이므로,

\(I_A=\displaystyle \frac{5}{10}=0.5 A\)

R₁의 전압 강하는 0.5A×4Ω=2V, R₂의 전압 강하는 0.5A×6Ω=3V가 됩니다.

2. 10V만 연결

   저항은 동일하게 10Ω이므로,

\(I_B=\displaystyle \frac{10}{10}=1.0 A\)

R₁의 전압 강하는 1.0A×4Ω=4V, R₂의 전압 강하는 1.0A×6Ω=6V가 됩니다.

3. 2개의 전원을 동시에 연결

   중첩의 정리에 따르면, 각 저항에서의 최종 전압 강하는 각각의 전원을 단독으로 연결했을 때의 값을 더한 것과 일치합니다. 전류는 방향이 서로 다른 I_A 0.5A와 I_B 1.0A를 합한 0.5A가 됩니다. 실제로는 전원이 직렬인지 병렬인지 등의 연결 방식에 유의할 필요가 있지만, 선형 회로라면 각 부분의 해를 단순히 더해 최종 결과를 구할 수 있습니다.

중첩의 정리의 기본적인 절차

이제, 중첩의 정리를 사용한 회로 해석의 구체적인 절차에 대해 설명하겠습니다. 초보자도 이해하기 쉽도록 STEP별로 정리하였습니다.

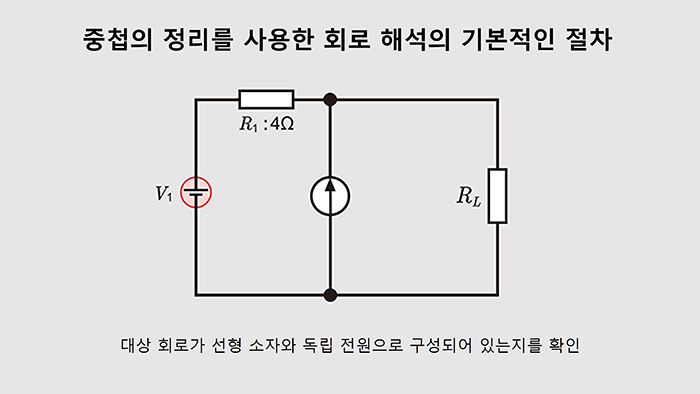

STEP 1 : 회로 확인

먼저, 대상 회로가 저항이나 이상적인 콘덴서, 이상적인 코일 등의 선형 소자와 독립 전원으로 구성되어 있는지 확인합니다. 종속 전원이나 비선형 소자 (다이오드 등)가 있는지, 직렬 · 병렬 · 브릿지 구성 · 여러 개의 메쉬가 얽혀 있는지 등도 점검합니다.

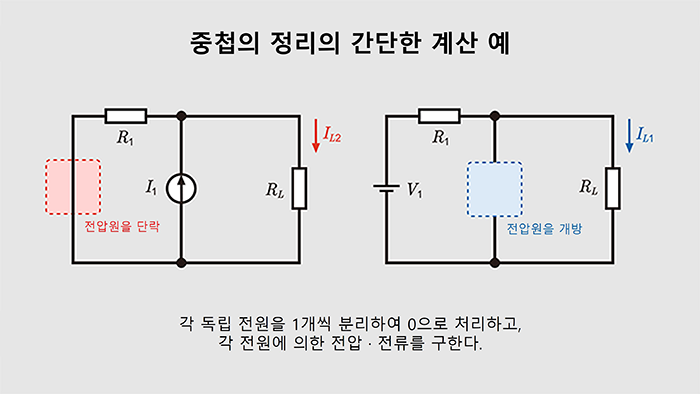

STEP 2 : 1개의 전원만 남기고 나머지는 0으로 처리

회로에 여러 개의 독립 전원이 있는 경우, 1개의 전원만 ON하고, 나머지는 OFF합니다. 구체적으로는 아래와 같이 각 독립 전원을 1개씩 분리하여 처리합니다.

• 전압원을 0으로 처리 (단락으로 간주)
• 전류원을 0으로 처리 (개방으로 간주)

이렇게 하면, 각 전원이 단독으로 회로에 미치는 영향을 구분할 수 있습니다.

STEP 3 : 각 전원에 의한 전압 · 전류 구하기

1개의 전원만 남긴 상태에서 옴의 법칙이나 키르히호프의 법칙, 메쉬 해석이나 노드 해석 등을 사용하여, 각 지점의 전압이나 가지 전류를 구합니다. 이를 모든 독립 전원에 대해 반복합니다.

STEP 4 : 기여분을 더해 최종 해를 구하기

마지막으로, STEP 3에서 얻은 각 기여분을 대수적으로 합산합니다. 전류의 방향이 반대인 경우 등, 부호에 주의하여 합성함으로써 정확한 최종 응답을 구할 수 있습니다.

구체적인 계산 예

예를 들어, 독립 전원 V_S1과 V_S2가 있는 경우에는 먼저 V_S2를 단락 (0으로 처리)하고, V_S1만으로부터 얻어지는 저항기의 전압이나 전류를 계산합니다. V_S1을 단락하고, V_S2만을 활성화하여 동일한 계산을 수행하고, 마지막으로 각각의 계산 결과를 합산 (대수합)하면 각 저항의 전압 강하나 흐르는 전류를 알 수 있습니다.

\(I_L=I_{L1}+I_{L2}\)

중첩의 정리를 사용한 구체적인 예제 문제

이번에는 실제 수치를 사용해 회로를 분석하고, 중간 계산 과정도 함께 설명하겠습니다. 여러 개의 독립 전원을 가진 단순한 저항 회로를 예로 들면, 각 STEP에서 계산된 결과를 최종적으로 합성하는 흐름을 이해하기 쉬워질 것입니다. 중간 계산 식도 가능한 한 생략하지 않고 설명하겠습니다.

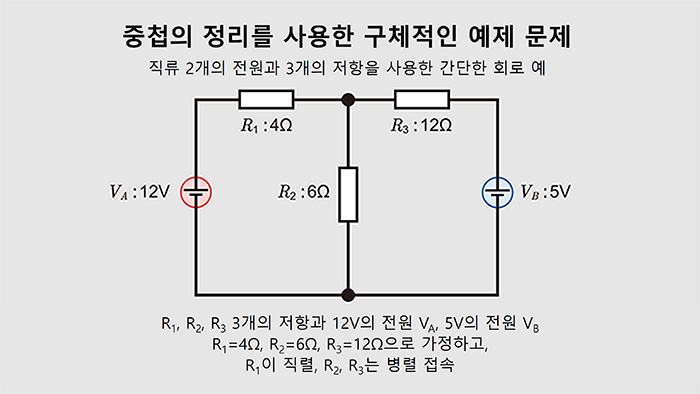

직류 2개의 전원과 3개의 저항을 사용한 간단한 회로

회로 개요

R₁, R₂, R₃의 3개의 저항과 12V 전원 V_A, 5V 전원 V_B가 있다고 가정합니다. R₁=4Ω, R₂=6Ω, R₃=12Ω이며, R₁이 직렬이고, R₂와 R₃가 병렬로 연결된 회로 구성입니다.

STEP 1 : 회로 확인

저항기와 독립 전원만으로 구성되어 있으며, 비선형 요소를 포함하지 않으므로 중첩의 정리를 적용할 수 있습니다.

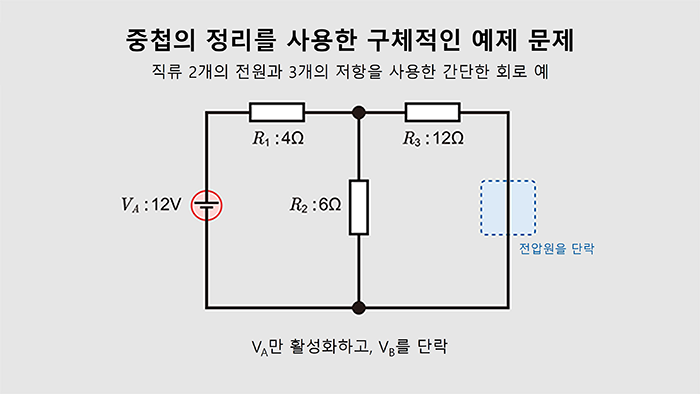

STEP 2 : V_A만 활성화하고, V_B를 단락

1. V_B를 단락하면, V_B의 단자간 전압은 0V가 됩니다.

2. 이에 따라, V_A와 3개의 저항으로 구성된 단일 전원 회로가 됩니다.



3. 키르히호프의 법칙 등을 사용하여 전류와 각 저항의 전압 강하를 계산합니다.

\(R_{total}^A=R_1+(R_2 || R_3)=R_1+\displaystyle \frac{R_2×R_3}{R_2+R_3}=8\)

\(I_A=\displaystyle \frac{12}{8}=1.5 A\)

이와 같이, 각 저항에 인가되는 전압 강하 등도 동일한 방식으로 계산할 수 있습니다.

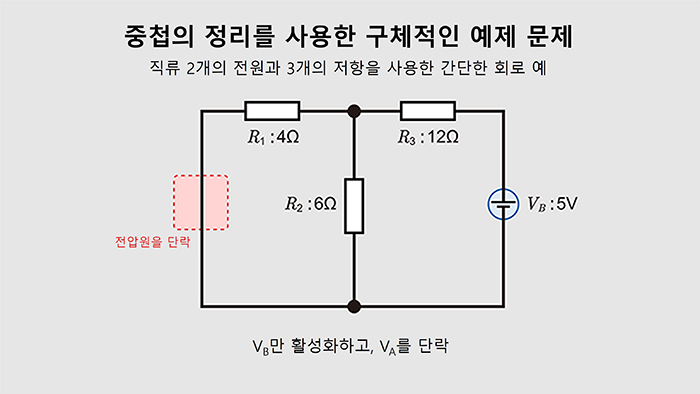

STEP 3 : V_B만 활성화하고, V_A를 단락

같은 방식으로 이번에는 V_A를 단락하고, V_B =5V만 회로에 남깁니다. 전체 저항은 14.4Ω이므로, 아래와 같이 계산합니다.

\(R_{total}^B=R_3+(R_1 || R_2)=R_3+\displaystyle \frac{R_1×R_2}{R_1+R_2}=14.4\)

\(I_B=\displaystyle \frac{5}{14.4}≈0.347 A\)

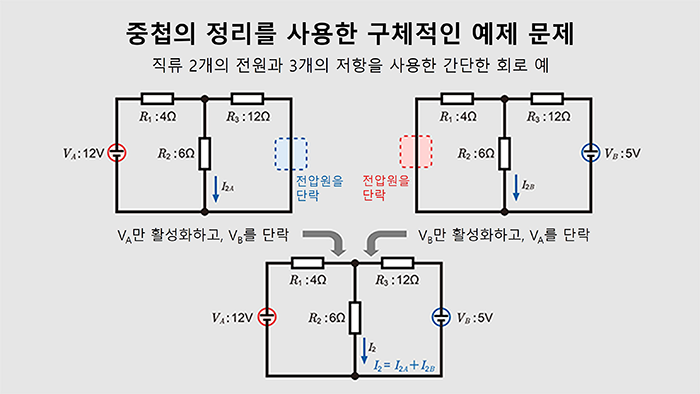

STEP 4 : 각 기여분을 합산

예를 들어, R₂에 흐르는 전류의 합계는 분류의 법칙을 사용합니다. I_2A=I_A(1.5A)×(R₃/(R₂+R₃))=1.0A, I_2B=I_B(0.347A)×(R₁/(R₁+R₂))≈0.138A가 되며, I₂는 I_2A+I_2B로 계산하여, I₂=1.0A+0.138A=1.138A가 됩니다. 이를 통해, 각 저항 및 각가지의 최종 전류와 전압을 얻을 수 있습니다.

중첩의 정리와 다른 해석 기법의 연계

이번에는 중첩의 정리가 메쉬 해석 및 노드 해석, 테브난의 정리 등의 다른 기법과 어떻게 조합하여 사용할 수 있는지를 소개하겠습니다.

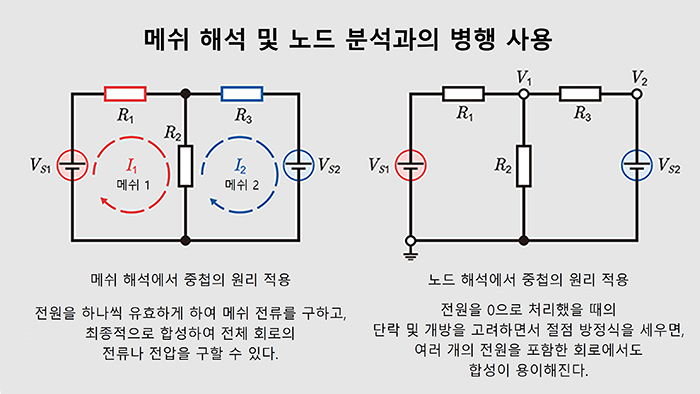

메쉬 해석 및 노드 해석과의 병행 사용

메쉬 해석은 키르히호프의 법칙을 적용하여 각 루프마다 방정식을 세우는 기법입니다. 중첩의 정리를 사용하는 경우, 회로 내 전원을 하나씩 유효하게 하면서 메쉬 방정식을 세워 나갑니다. 각 전원에 대해 얻어진 메쉬 전류를 최종적으로 합성하면, 전체 회로의 전류와 전압을 구할 수 있습니다.

노드 해석은 기준점 (그라운드)을 1개 정하고, 그 외의 각 노드 전위를 변수로 하여 키르히호프의 전류 법칙을 사용해 방정식을 세우는 기법입니다. 이와 같은 경우에도 중첩의 정리를 적용하여 0으로 처리한 전원이 단락 및 개방이 되는 점을 고려하면서 노드 방정식을 세우면, 여러 개의 전원을 포함한 회로에서도 합성이 용이해집니다.

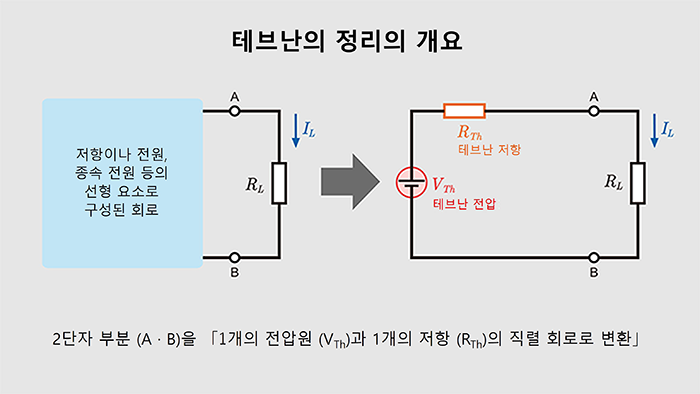

테브난 등가 회로와의 상호 보완

테브난의 정리는 회로의 일부를 1개의 전압원과 직렬 저항으로 치환함으로써, 외부에서 보았을 때의 동작 양상을 단순화하는 방법입니다. 중첩의 정리와 조합하면 효율적으로 회로를 해석할 수 있습니다. 예를 들어, 여러 개의 독립 전원이 회로 내에 혼재하는 경우, 각각을 개별적으로 고려한 뒤 테브난 등가 회로로 정리하여 합산하면, 다양한 부하가 변할 때의 전압 · 전류의 동작 양상을 간단하게 예측할 수 있습니다.

회로 설계에서 중첩의 정리가 유용한 이유

중첩의 정리는 교과서적인 기초 이론으로 여겨지기 쉽지만, 실무 회로 설계에서도 자주 활용됩니다.

여러 개의 전원이 가져오는 복잡한 영향의 가시화

AC 회로나 고주파 회로, 나아가 여러 개의 DC 전원이 혼재하는 제어 회로 등에서는 각 전원이 회로 요소에 미치는 영향이 다양합니다. 중첩의 정리를 사용하면 독립 전원별로 흐르는 전류나 발생하는 전압을 개별적으로 파악할 수 있으므로, 레이아웃 설계나 불량 분석에 도움이 됩니다.

설계 단계에서의 검증 및 디버깅

SPICE 등의 회로 해석 툴 내부에서도 선형 중첩의 정리가 활용되고 있습니다. 프로토타입 기판에서 예상치 못한 문제가 발생한 경우, 전원을 1개씩 인가하여 측정하고, 중첩의 정리로 예측한 계산 결과와 비교함으로써 어느 전원에 의한 불량인지 신속하게 구분할 수 있습니다.

중첩의 정리의 장단점

중첩의 정리는 매우 유용하지만 모든 상황에 적용되는 것은 아닙니다. 아래에서 장점과 단점, 그리고 주의 사항을 정리해보겠습니다.

장점	단점
여러 개의 전원을 각각 독립적으로 해석할 수 있어 이해하기 쉽다. 각 전원이 무엇을 어느 정도 기여하는지를 파악하기 쉬워, 디버깅 시에 유용하다. 선형 회로라면 안정적인 기법이며, 규모가 커도 일관된 해석이 가능하다.	전원의 수만큼 계산이 필요하므로 작업량이 증가한다. 비선형 회로나 전력 계산에는 직접 적용할 수 없다 (전력은 전압이나 전류의 제곱을 포함하므로). 소자 간 상호 작용이 강한 영역 (대신호 영역 등)에서는 다른 기법이 필요하다.

중첩의 정리를 교류 회로나 위상 해석에 적용

지금까지는 직류 회로를 중심으로 설명했지만, 중첩의 정리는 선형이라면 교류 회로에도 적용할 수 있습니다. 단, 위상과 주파수의 취급에 추가적인 주의가 필요합니다

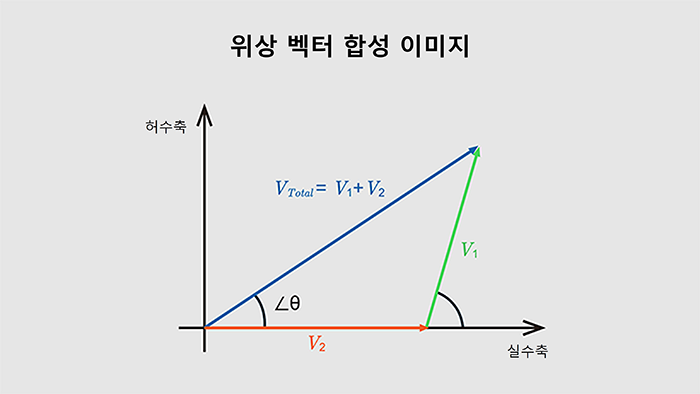

주파수가 동일한 경우의 위상

여러 개의 AC 전원이 동일한 주파수를 가지고 있고 위상만 다를 경우, 복소수 표기를 사용하여 각각을 벡터로 합성하면 진폭과 위상을 구할 수 있습니다. 중첩의 정리를 적용할 때도 1개의 전원만 남기고 나머지를 0V로 간주한 상태에서 페이저를 계산하고, 마지막에 벡터 합산을 하면 문제없이 진폭과 위상을 구할 수 있습니다.

주파수가 다른 경우

서로 주파수가 다른 전원을 동시에 다룰 때는 단순하게 벡터의 위상을 더하는 방식으로 처리할 수 없습니다. 주파수별로 분리한 뒤 시간 영역으로 되돌리거나, 스펙트럼으로 해석할 필요가 있습니다. 선형성이 유지된다면 중첩의 개념은 유효하지만, 실제 설계에서는 필터나 주파수 특성을 고려해야 하므로, 부분적으로 적용되는 경우가 많습니다.

비선형 소자 및 특수 회로에서의 주의점

중첩의 정리는 선형성에 기반하므로, 실제 회로에서 피하기 어려운 비선형 요소나 특수한 구성에 주의가 필요합니다.

다이오드나 트랜지스터의 대신호 영역

다이오드는 순방향 전압이 거의 일정한 특성을 가지며, 트랜지스터 역시 대신호 영역에서는 비선형적으로 동작합니다. 이러한 경우, 전원을 1개만 ON한 상태와 여러 개를 동시에 ON한 상태에서 소자의 동작점이 크게 변할 수 있어, 단순한 합산이 성립하지 않는 경우가 있습니다. 이러한 상황에서는 SPICE 시뮬레이션이나 미분방정식을 직접 해석하는 방법 등을 사용할 필요가 있습니다

종속 전원을 포함한 선형 회로

종속 전원은 특정 전압이나 전류에 비례하여 출력이 변하므로, 겉보기에는 비선형처럼 보일 수 있지만, 그 제어 방정식이 선형이라면 중첩의 정리를 적용할 수 있습니다. 단, 독립 전원을 OFF 하더라도 종속 전원 자체를 제거해서는 안 된다는 점에 유의해야 합니다. 종속 전원은 제어 변수에 따라 동작하므로, 「단락」이나 「개방」과 같은 단순한 처리 대상과는 다릅니다.

회로 해석에서 자주 사용되는 대표적인 수식과 중간 계산

중첩의 정리를 적용할 때 자주 등장하는 수식과 계산 과정을 정리해 보겠습니다. 병렬 · 직렬 저항의 합성이나 메쉬 해석 · 노드 해석에서의 방정식 수립 등이 대표적인 예입니다. 설명과 함께 다루는 공식은 단순 암기가 아니라, 회로 구조를 정확히 이해한 뒤 사용하는 것이 중요합니다.

직렬 · 병렬 저항의 정리 방법

1개의 전원만 활성화한 뒤, 회로 내에 남는 저항 네트워크를 아래의 공식으로 단순화할 수 있습니다.

\(R_{series}=R_a+R_b+⋯\)

\(R_{parallel}=\displaystyle \frac{1}{\displaystyle \frac{1}{R_a}+\displaystyle \frac{1}{R_b}+⋯}\)

예를 들어 R₂와 R₃가 병렬이고, 그 전체가 R₁과 직렬로 연결된 구성이라면, R₂‖R₃를 계산한 뒤 R₁을 더함으로써 전체 저항을 구할 수 있습니다.

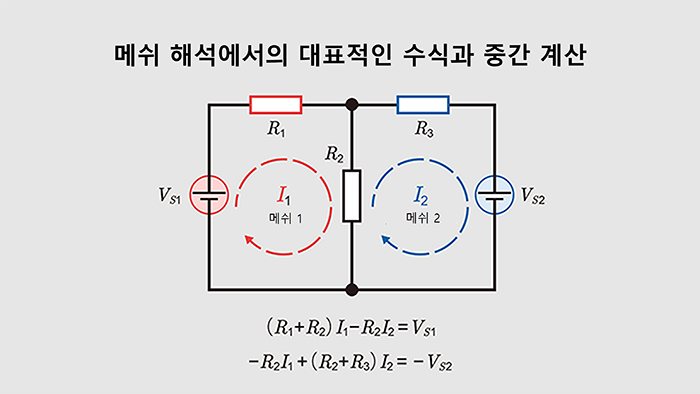

메쉬 해석 (루프 해석)의 예

메쉬 해석에서는 각 루프에 흐르는 전류I₁, I₂, …를 설정하고, 키르히호프의 전압 법칙을 사용하여 방정식을 세웁니다. 2개의 메쉬가 있는 경우, 아래와 같은 식으로 나타낼 수 있습니다.

\((R_1+R_2 ) I_1-R_2 I_2=V_{s1}\)

\(- R_2 I_1+(R_2+R_3) I_2=-V_{s2}\)

중첩의 정리를 적용하려면, V_S1만 남기고 V_S2를 0으로 간주하여 해를 구하고, 다시 그 반대로 진행하여 두 해를 더하면 최종적인I₁, I₂를 얻을 수 있습니다

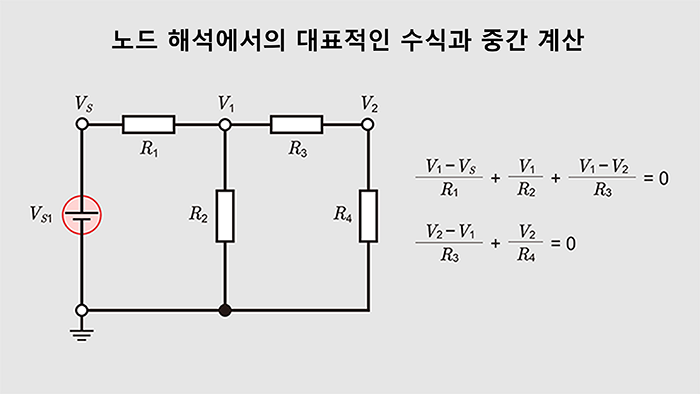

노드 해석의 예

노드 해석에서는 그라운드를 0V로 두고, 그 외의 노드를 V₁, V₂, …로 설정하여 키르히호프의 전류 법칙을 사용합니다. 예를 들어 2개의 노드 V₁, V₂가 있는 단순한 경우에는 다음과 같은 식이 됩니다.

\(\displaystyle \frac{V_1-V_s}{R_1}+\displaystyle \frac{V_1}{R_2}+\displaystyle \frac{V_1-V_2}{R_3} =0\)

\(\displaystyle \frac{V_2-V_1}{R_3}+\displaystyle \frac{V_2}{R_4}=0\)

이러한 경우에도 활성화한 전원을 1개만 두고, 다른 전원은 단락이나 개방으로 대체하여 방정식을 세운 뒤 마지막에 합산합니다.

회로 설계자에게 있어 실무적인 메리트

중첩의 정리는 실제 설계 현장에서도 유용한 경우가 적지 않습니다. 이번에는 실무 관점에서의 메리트에 대해 구체적으로 알아보겠습니다.

동작 모드의 구분과 디버깅

여러 개의 전원이 서로 다른 역할을 하는 시스템 (예 : 디지털 회로의 5V 전원과 아날로그 회로의 12V 전원 등)에서는 각 전원의 영향을 구분하기가 쉬워집니다. 특히, 어떤 전원이 문제를 유발하고 있는지를 조사할 때 이론적 근거로서 중첩의 정리를 활용하면 트러블 슈팅을 보다 원활하게 진행할 수 있습니다

부분 회로 및 프로토타입 평가에 응용

대규모 LSI나 복잡한 시스템에서는 모든 전원을 동시에 ON하면 과도한 전류나 발진이 발생할 수 있습니다. 단계적으로 전원을 인가하면서 각 부분이 어떻게 동작하는지를 확인할 때, 중첩의 정리로 산출한 계산값과 실제 측정값을 비교하면, 문제 지점을 신속하게 특정할 수 있는 가능성이 높아집니다.

역사와 기원

마지막으로, 중첩의 정리가 언제, 어떠한 경위로 확립되었는지를 간단히 살펴보겠습니다. 회로 이론의 기초가 되는 연구는 19세기 무렵부터 활발해졌으며, 옴의 법칙과 키르히호프의 전압 법칙도 같은 시기에 확립되었습니다. 중첩의 정리 자체는 선형성에 기반한 수학적 사고에서 출발하였으며, 19세기 후반에 걸쳐 점차 확산된 것으로 알려져 있습니다. 구체적으로 누가 처음 제안했는지에 대해서는 여러가지 설이 있지만, 전자기학과 회로 이론의 발전 과정에서 많은 학자들이 관여하며 현재에 이르는 체계가 형성되어 왔습니다.

정리

본 기사에서는 중첩의 정리의 개요부터 절차, 회로 설계에서의 활용 사례, 그리고 메쉬 해석이나 노드 해석, 테브난 등가 회로와의 조합까지 자세히 설명했습니다. 주요 내용은 아래와 같습니다.

• 선형 회로에서는 각 독립 전원의 기여를 개별적으로 계산한 뒤, 이를 합산하면 회로 전체의 전압 · 전류를 구할 수 있다.
• 비선형 소자나 전력 계산에는 직접적으로 적용하기 어렵다.
• 실제 설계에서는 여러 개의 전원이 상호 간섭하는 부분을 분리하여 이해하는 데 유용하며, 디버깅이나 고정밀 설계에도 기여한다.
• 메쉬 해석, 노드 해석, 테브난 등가 회로 등의 다른 기법과 조합하면, 보다 복잡한 회로 문제에도 대응하기 쉬워진다.

초보자가 여러 개의 전원을 포함한 회로의 동작 양상을 이해하는 데에도 유용하며, 경험이 많은 엔지니어에게도 모든 전원을 동시에 고려하기보다 개별적으로 나누어 이해하는 편이 더 명확한 경우가 많습니다. 중첩의 정리를 활용한 효율적인 회로 해석과 설계 개선에 도움이 되기를 바랍니다.
