전류 분배 법칙 (전류 분배 회로)이란?

목차

• ・전류 분배 법칙 (전류 분배 회로)의 기본
• ・전류 분배 법칙에서의 반비례 관계
• ・컨덕턴스에 의한 전류 분배 법칙의 이해
• ・전류 분배 법칙의 회로 연습 문제
• ・전류 분배 법칙과 전압 분배 법칙의 회로 비교
• ・전류 분배 법칙에 관한 트러블 슈팅과 실무에서의 유의점
• ・전류 분배 법칙의 회로 응용 사례
• ・전류 분배 법칙의 정리

전류 분배 법칙은 전기 회로의 병렬 연결 (전류 분배 회로) 시, 전류가 어떻게 분배되는지를 정량적으로 나타내는 기본 원리입니다. 전류 분배 법칙은 각 가지의 저항이나 부하에 따라 전류량이 결정되므로, 설계 정밀도를 향상시키고, 과열이나 부품 정격 초과 등의 문제를 방지하는 데 도움이 됩니다. 예를 들어, 여러 개의 저항을 병렬 연결한 경우, 일부 가지에 전류가 집중되는 원인을 특정할 때에도 유효합니다. 이러한 전류 분배 법칙과 짝을 이루는 전압 분배 법칙은 직렬 회로에서의 전압의 분배를 다룹니다. 두 법칙을 함께 이해하면, 「병렬에서는 전류, 직렬에서는 전압」이 어떻게 결정되는지를 체계적으로 정리할 수 있으며, 복합 회로의 동작 해석과 회로 시뮬레이션의 정밀도 향상으로 이어집니다. 이번에는 전류 분배 법칙과 전류 분배 회로의 구조, 구체적인 계산 방법, 설계 시의 주의점 등을 자세히 설명하겠습니다.

전류 분배 법칙 (전류 분배 회로)의 기본

전류 분배 법칙을 이해하려면 먼저, 전류 분배 회로 (병렬 회로)의 특징을 알고 있어야 합니다. 전류 분배 회로에서는 단자 간의 전압이 어느 가지에나 동일하게 걸리며, 각 전류의 총합이 전원전류와 같다는 키르히호프의 전류 법칙 (KCL)이 성립합니다. 전류 분배 법칙은 이러한 「전류가 분배되는」 특성을 간단하게 나타낸 것입니다.

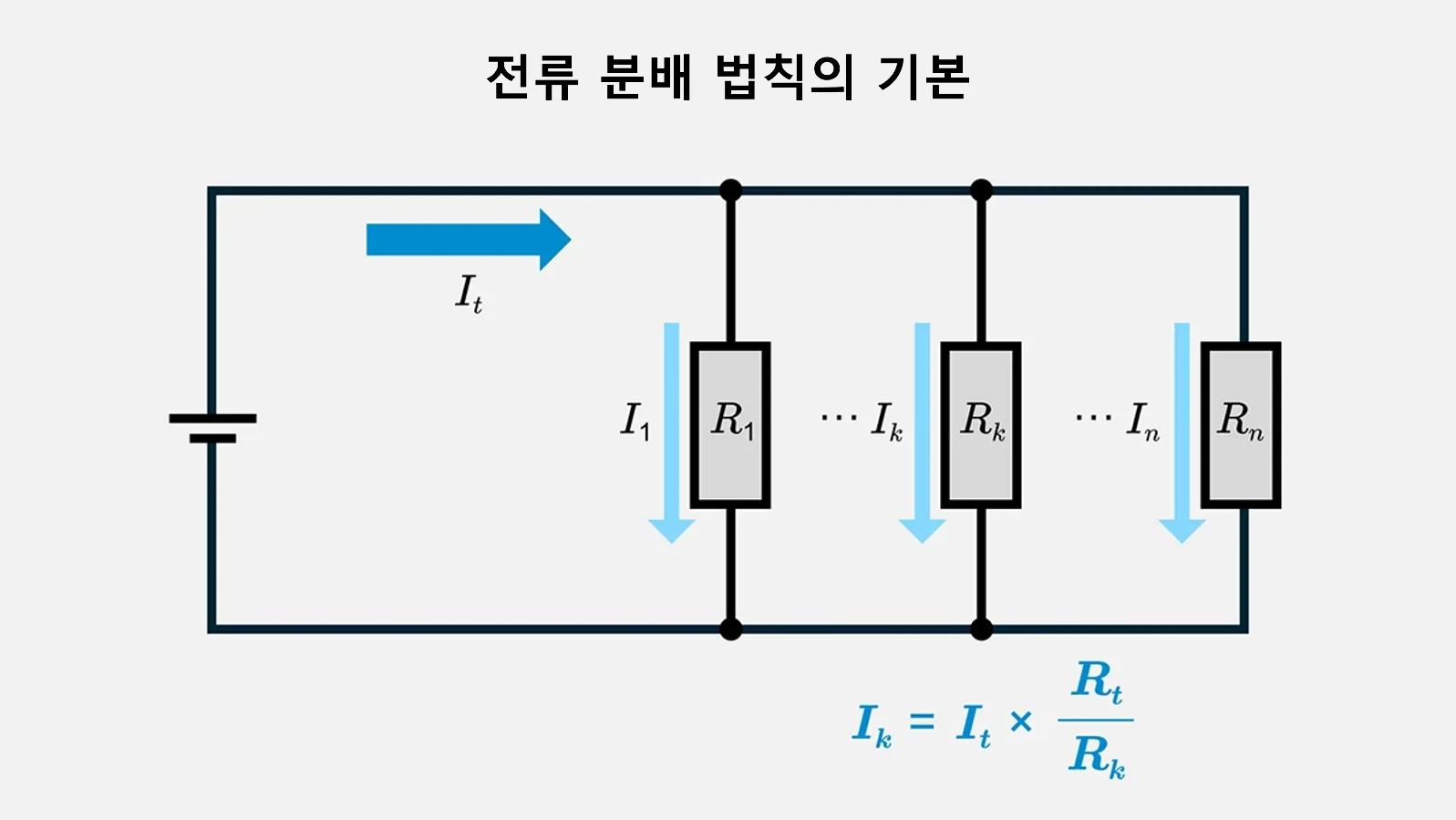

전류 분배 법칙의 이해

전류 분배 법칙은 병렬 회로에서 각 가지에 흐르는 전류를 계산하는 데 유용한 법칙입니다. 「전류 분배 회로에서 각 저항에 흐르는 전류를 어떻게 계산하는지」를 나타내므로, 회로 설계에서 중요한 지침이 됩니다.

구체적으로는, 다음 식을 사용합니다.

\(I_{k}=I_{t} \times \frac{R_{t}}{R_{k}}\)

• I_k : 가지 k에 흐르는 전류
• I_t : 병렬 회로 전체로 유입되는 전류 (총 전류)
• R_k : 가지 k의 저항치
• R_t : 병렬 연결의 등가 저항

위의 식은 「저항 R_k에 흐르는 전류는 전체 전류 I_t의 (R_t/R_k)배가 되며, 저항치에 반비례한다」는 것을 나타냅니다. 이러한 관계는 앞으로 설명할 유도 과정을 통해, 보다 명확하게 이해할 수 있습니다.

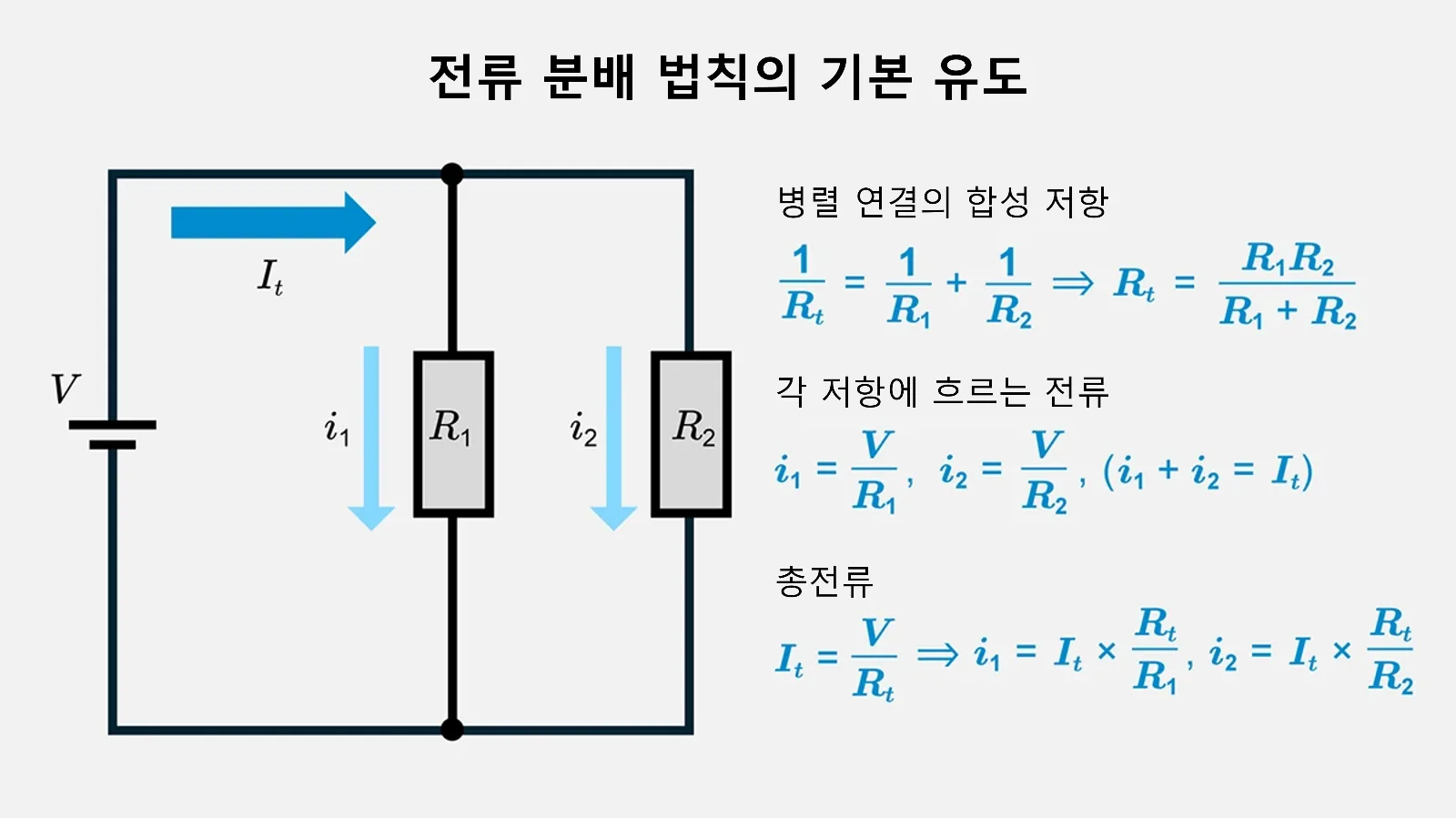

전류 분배 법칙의 기본 유도 (두 저항의 병렬 연결)

• 전제 : 저항 1을 R₁, 저항 2를 R₂라고 하고, 두 저항을 병렬로 연결합니다. 합성 저항을 R_t, 전원전압을 V, 총 전류를 I_t라고 하겠습니다.

병렬 연결의 합성 저항

\(\frac{1}{R_{t}}=\frac{1}{R_{1}}+\frac{1}{R_{2}} ⟹ R_{t}=\frac{R_{1} \times R_{2}}{R_{1}+R_{2}}\)

각 저항에 흐르는 전류

저항 1에 흐르는 전류를 i₁, 저항 2에 흐르는 전류를 i₂라고 하겠습니다. 각 가지에는 동일한 전압 V가 인가되므로, 옴의 법칙에 따라 다음과 같은 식이 성립됩니다.

\(i_{1}=\frac{V}{R_{1}}, i_{2}=\frac{V}{R_{2}}\)

동시에, 키르히호프의 전류 법칙 (KCL)에 따라 다음과 같은 식이 성립됩니다.

\(i_{1}+i_{2}=I_{t}\)

합성 저항으로 총 전류 구하기
병렬 회로의 전체 합성 저항을 R_t라고 가정하면 전압 V가 걸리므로 다음과 같습니다.

\(I_{t}=\frac{V}{R_{t}}\)

비율의 관계
i₁과 I_t의 비는 다음 식으로 구할 수 있습니다.

\(\frac{i_{1}}{I_{t}}=\frac{\frac{V}{R_{1}}}{\frac{V}{R_{t}}} ⟹ i_{1}=I_{t} \times \frac{R_{t}}{R_{1}}\)

마찬가지로, 저항 2에 대해서도 다음과 같이 구할 수 있습니다.

\(i_{2}=I_{t} \times \frac{R_{t}}{R_{2}}\)

이 식과 앞에서 설명한 식 (R_t/R_i)의 관계가 서로 반대로 보일 수 있지만, 병렬 회로의 합성 저항 R_t는 R₁, R₂보다 작으므로, 각 가지의 전류가 저항치에 반비례하여 분배되는 관계가 성립함을 알 수 있습니다.

전류 분배 법칙에서의 반비례 관계

전류 분배 회로에서는 「저항치가 작을수록 전류가 커진다」는 성질을 공식으로도 이해하는 것이 중요합니다. 병렬 회로는 각 가지에 동일한 전압이 인가되므로, 저항치가 작은 가지일수록 큰 전류가 흐릅니다. 이는 옴의 법칙을 통해 도출할 수 있습니다.

왜 반비례가 되는가?

병렬 회로에서는 각 가지에 동일한 전압이 걸리므로, 옴의 법칙 V=I×R을 변형하면 I=V/R가 되고, R이 작아질수록 I는 커집니다. 예를 들어, R₁<R₂일 때, i₁은 i₂보다 커지고, i₁+i₂=I_t의 형태로 전체 전류와 일치합니다.

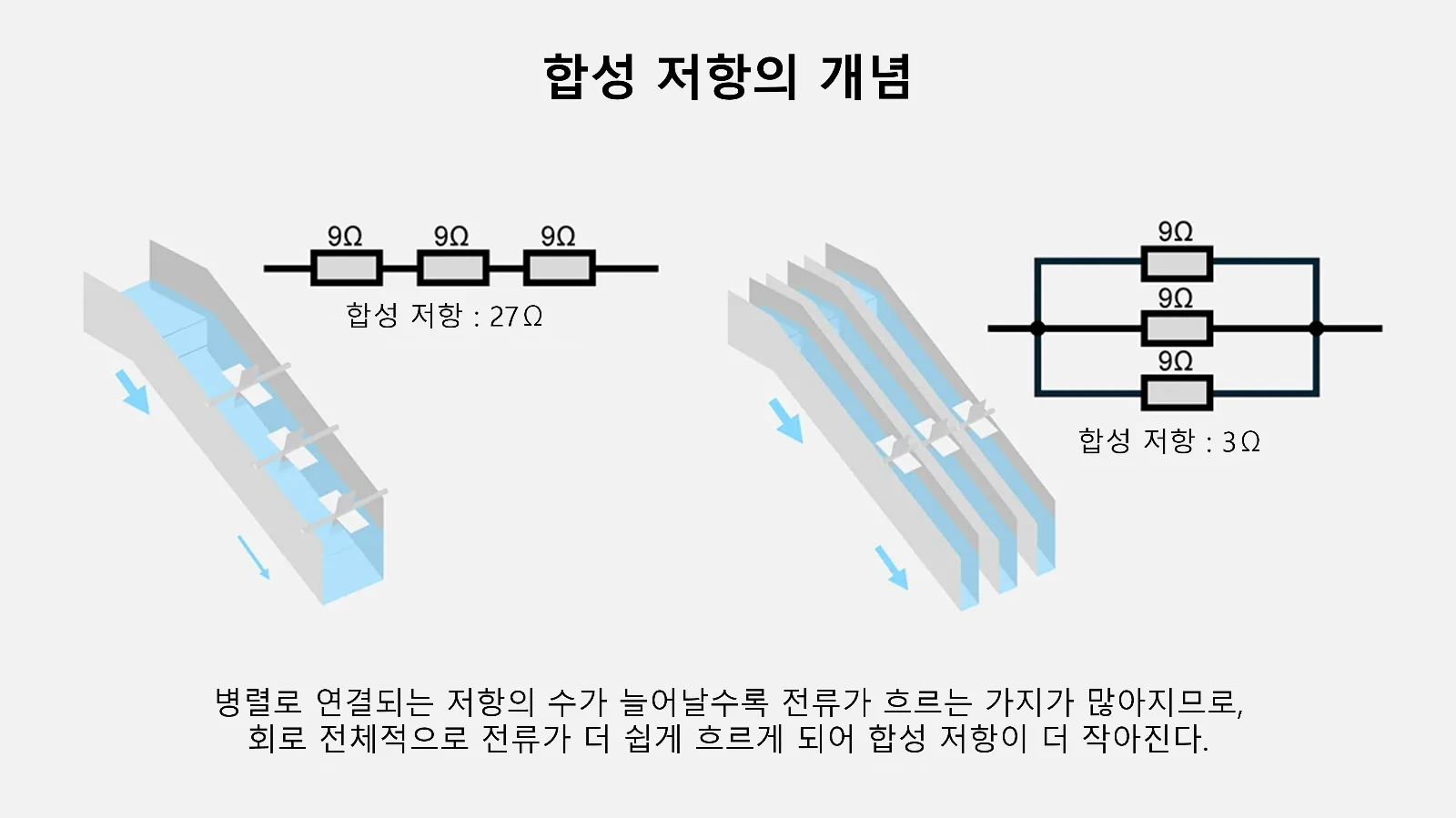

합성 저항이 작아지는 이유

병렬로 연결되는 저항의 수가 늘어날수록 전류가 흐르는 가지가 많아지므로, 회로 전체적으로 전류가 더 쉽게 흐르게 되어 합성 저항이 더 작아집니다. 이는 수로가 여러 갈래로 나뉘어 물의 흐름이 증가하는 것과 비슷하며, 대전류를 흐르게 하는 회로의 설계나 응용에 유용합니다.

컨덕턴스에 의한 전류 분배 법칙의 이해

저항 R의 역수인 컨덕턴스 G로 전류 분배 회로를 계산하는 방법도 있습니다. 컨덕턴스가 클수록 전류가 흐르기 쉬워, 직관적으로 이해하기 쉬울 수도 있습니다.

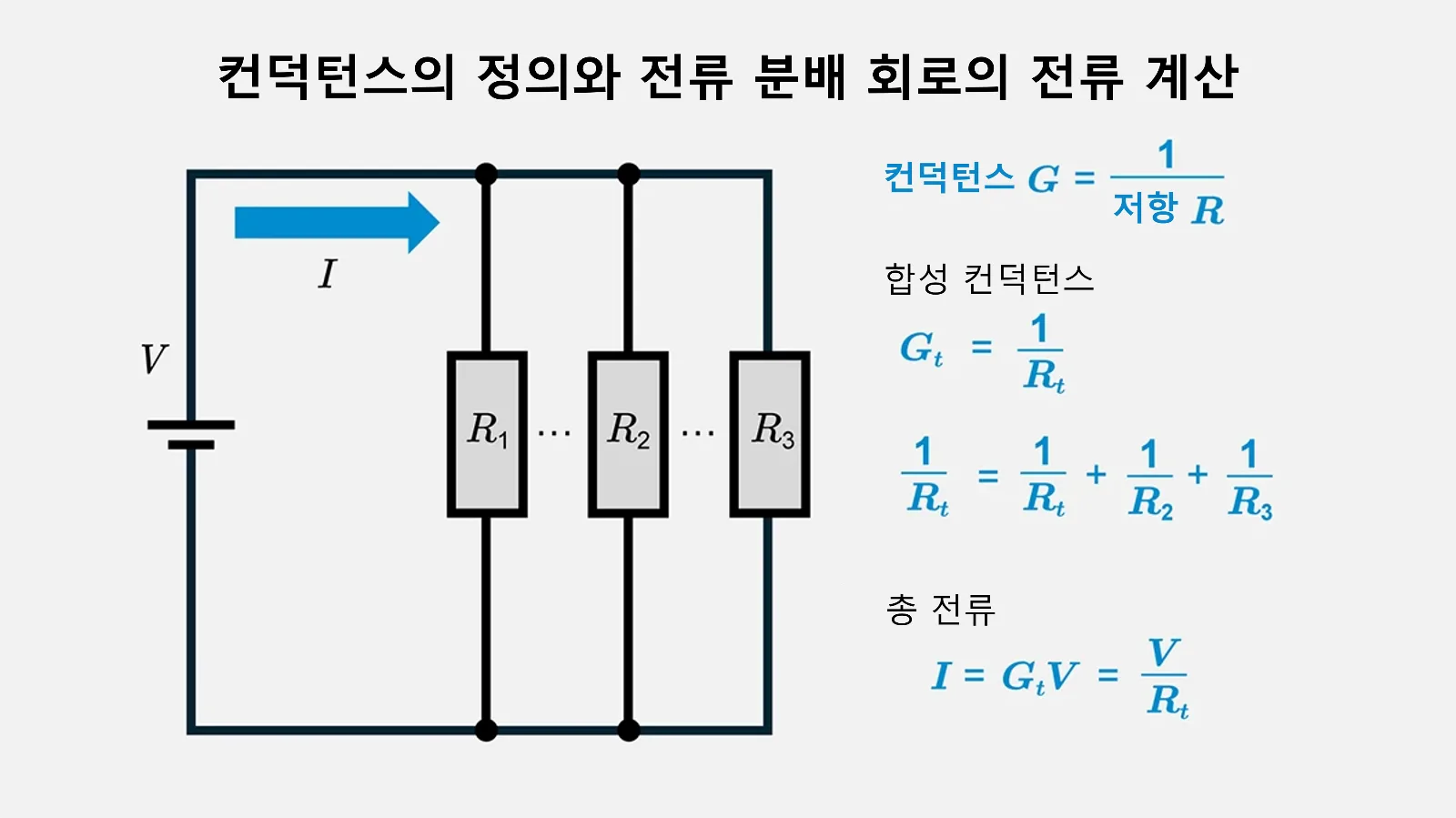

컨덕턴스의 정의와 전류 분배 회로의 전류 계산

\(G=\frac{1}{R}\)

저항이 작을수록 G는 커지고, 저항이 클수록 G는 작아집니다. 병렬 회로에서 합성 컨덕턴스 G_t는 각 가지의 컨덕턴스의 합으로 구할 수 있습니다.

병렬 회로에 전압 V가 인가될 때, 가지 k의 컨덕턴스를 G_k라고 하면, 그 가지의 전류 i_k는 다음 식으로 계산할 수 있습니다.

\(i_{k} = V \times G_{k} = \frac{G_{k}}{G_{t}}I_{t}\)

또한, 전체 총 전류 I_t는 다음 식과 같습니다.

\(I_{t}=V \times G_{t} \left(단, G_{t}=G_{1}+G_{2}+…+G_{n}\right)\)

이에 따라, 각 가지의 전류를 간결하게 표현할 수 있습니다.

컨덕턴스를 사용한 다중 가지 정리와 회로 시뮬레이터의 활용

가지의 수가 많을 경우, 역수를 이용하여 계산하는 것보다 컨덕턴스를 직접 더하는 편이 계산 부담을 줄일 수 있다는 장점이 있습니다. 이는 복잡한 병렬 회로를 다룰 때 유용합니다. 반면, 직렬 회로에서는 G가 역수의 합으로 표현되므로, 저항치를 그대로 더하는 것이 간단한 경우가 많습니다.

SPICE 등의 시뮬레이터를 사용하면 이상적인 모델뿐만 아니라, 배선 저항, 정전 용량, 온도 계수 등까지 포함하여 시뮬레이션할 수 있습니다. 설계 시 시뮬레이션과 이론 계산을 함께 활용하면, 전류 분배 회로의 동작을 보다 정확하게 이해할 수 있으며, 신뢰성을 향상시킬 수 있습니다.

전류 분배 법칙의 회로 연습 문제

이번에는 구체적인 수치 예시를 활용하여, 전원전압과 저항치로부터 각 가지에 흐르는 전류를 어떻게 계산하는지 알아보겠습니다.

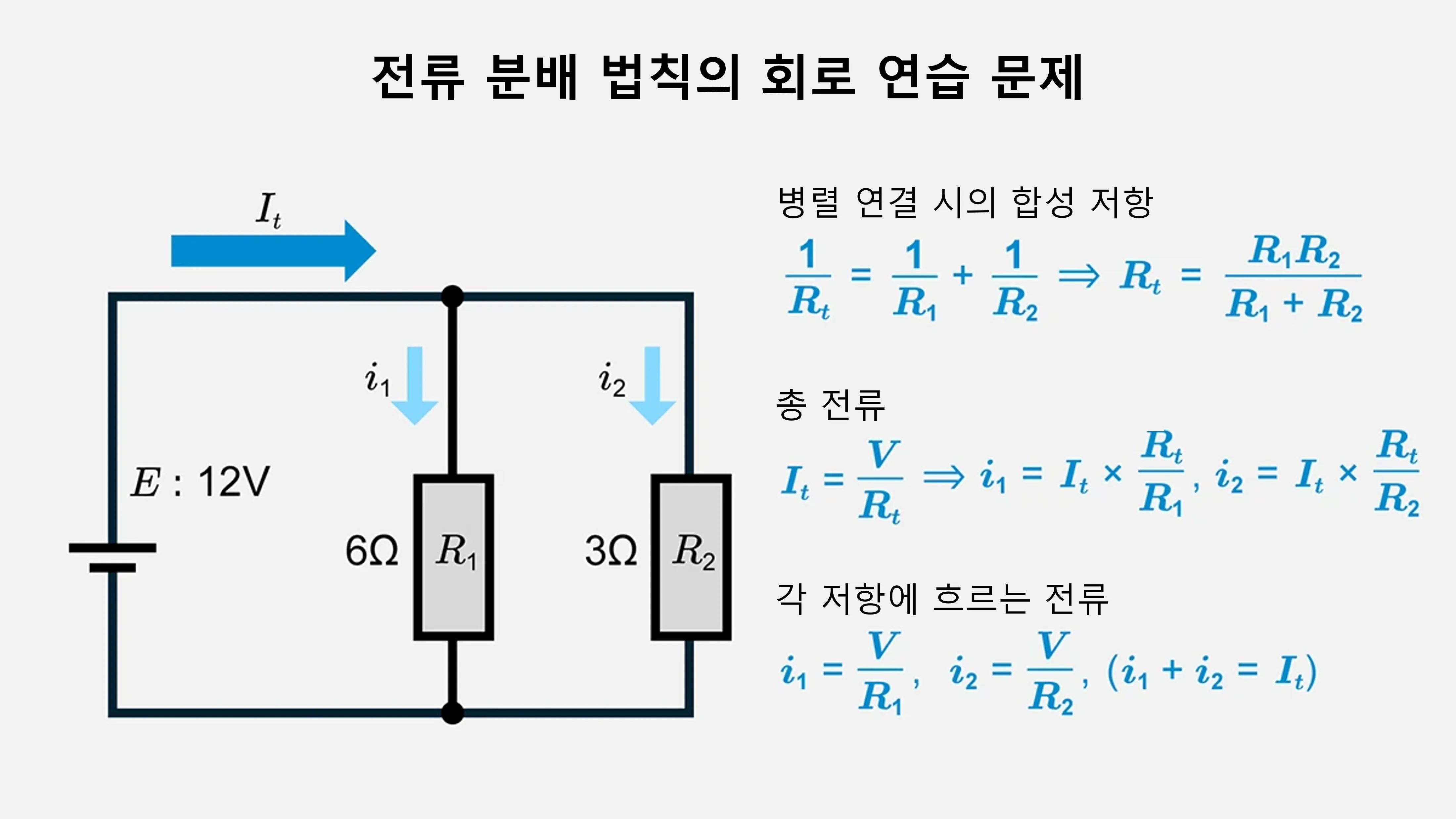

간단한 전류 분배 회로 계산 예

• 전원전압 : 12V
• 저항 1 : R₁=6Ω
• 저항 2 : R₂=3Ω

2개의 저항을 병렬로 연결했을 때의 각 가지의 전류를 구해 보겠습니다.

1. 합성 저항 계산

   \(\frac{1}{R_{t}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}=0.5\)

   따라서, 다음 식이 성립합니다.

   \(R_{t}=\frac{1}{0.5}=2\)

2. 총 전류 계산

   \(I_{t}=\frac{12}{2}=6\)

3. 각 가지의 전류 계산
   • 저항 1 (6Ω) : i₁=12/6=2A
   • 저항 2 (3Ω) : i₂=12/3=4A

   합계는 i₁+i₂=6A가 되어, I_t=6A와 일치합니다.

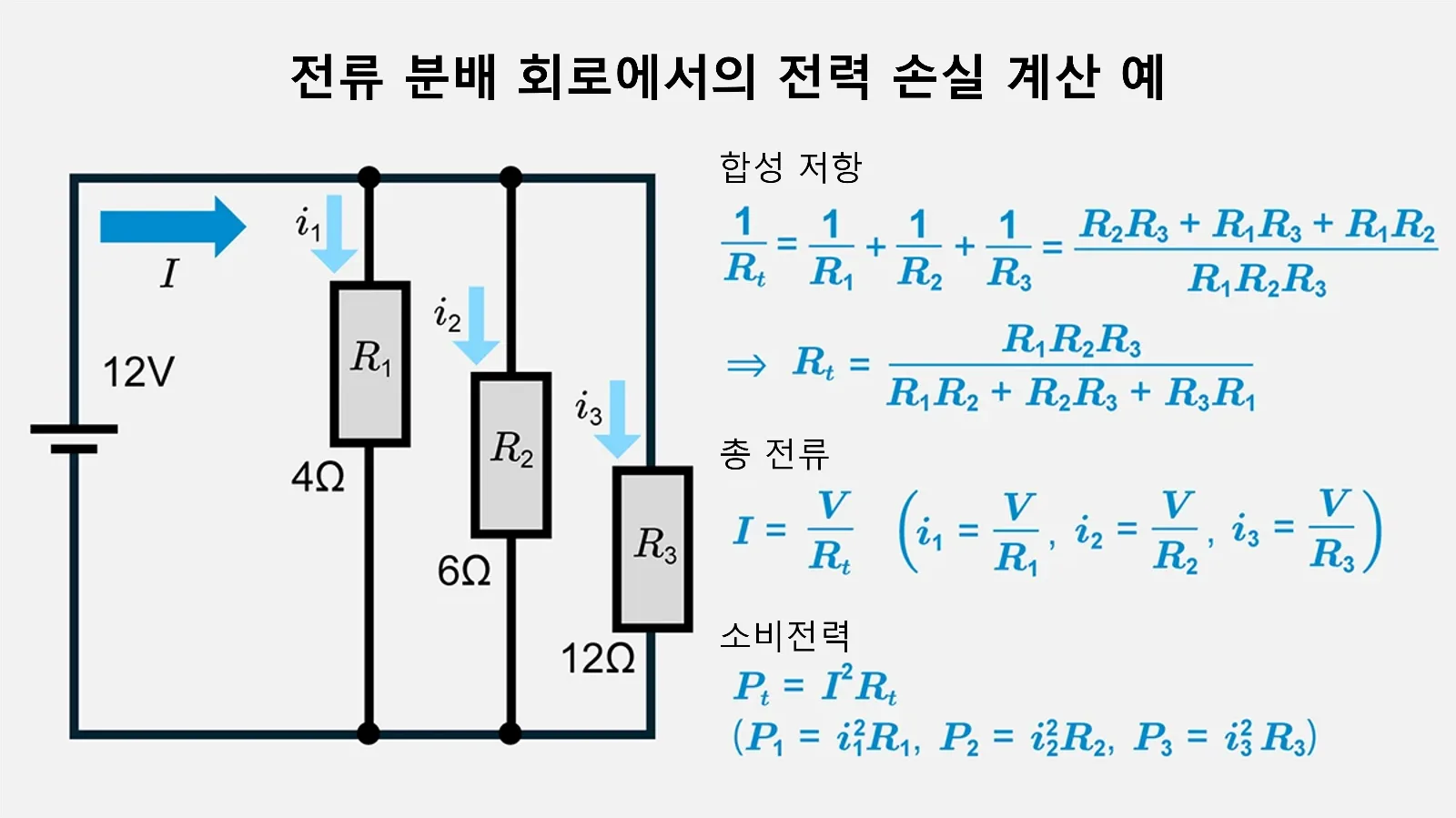

조금 복잡한 전류 분배 회로 계산 예

이번에는 3개의 저항을 병렬로 연결하고, 합성 저항, 총 전류, 각 저항에 흐르는 전류 및 소비전력을 구해 보겠습니다.

• 전원전압 : 12V
• 저항 1 : R₁=4Ω
• 저항 2 : R₂=6Ω
• 저항 3 : R₃=12Ω

1. 합성 저항 R_t 계산

   \(\frac{1}{R_{t}}=\frac{1}{4}+\frac{1}{6}+\frac{1}{12}=0.5\)

   따라서, 합성 저항은 다음과 같습니다.

   \(R_{t}=\frac{1}{0.5}=2\)

2. 총 전류 I_t 계산

   \(I_{t}=\frac{12}{2}=6\)

3. 각 저항에 흐르는 전류
   • 저항 1 (4Ω) : i₁=12/4=3A
   • 저항 2 (6Ω) : i₂=12/6=2A
   • 저항 3 (12Ω) : i₃=12/12=1A

   i₁+i₂+i₃=6A가 되어, 총 전류와도 일치합니다.

4. 소비전력 계산
   옴의 법칙과 줄의 법칙에 따라, 저항에 흐르는 전류 i와 저항 R을 사용하여 소비전력 P를 구할 수 있습니다.

   \(P=i^{2} \times R\)

   • 저항 1 (4Ω) : P₁=(3A)²×4=9×4=36W
   • 저항 2 (6Ω) : P₂=(2A)²×6=4×6=24W
   • 저항 3 (12Ω) : P₃=(1A)²×12=1×12=12W

   합계는 36+24+12=72W이며, I_t²×R_t=36×2=72W와도 일치합니다.

전류 분배 법칙의 회로 설계 시 주의점

전류 분배 회로의 원리를 이해하고 있더라도, 설계할 때 충분히 고려하지 않으면 오동작이나 과열, 측정 오차 등이 발생할 수 있습니다. 이번에는 실무 관점에서 알아 두어야 할 주요 사항에 대해 설명하겠습니다.

실무 설계에서의 안전 마진

저항기는 정격전력의 50% 이하 수준으로 선정하면 온도 상승을 억제하고 신뢰성이 개선됩니다. 또한, 수 A 이상의 전류가 흐르는 경우에는 금속 피막 저항기나 션트 저항기 (≤1mΩ)의 사용을 검토해야 합니다.

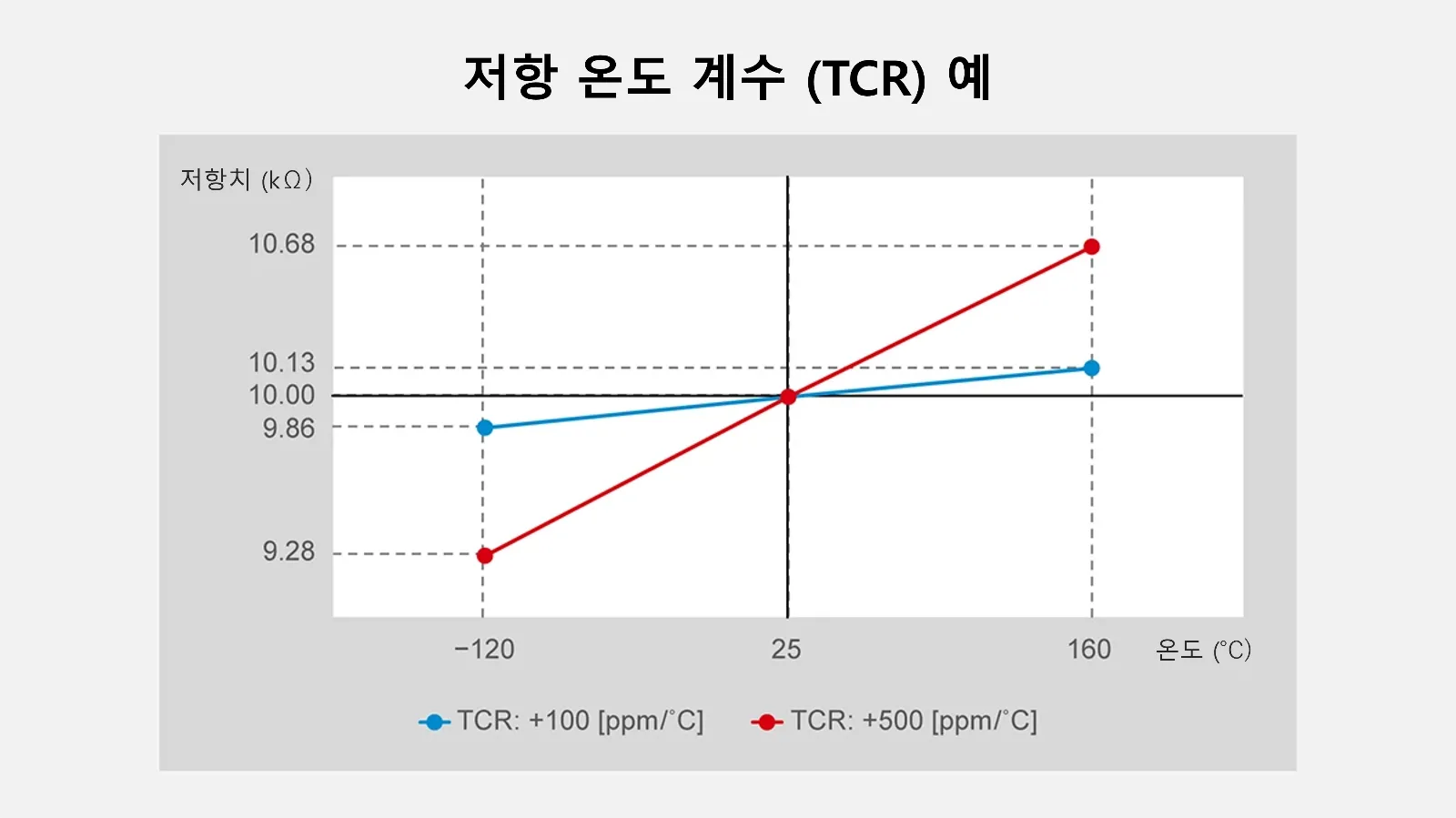

저항 오차와 온도 특성

실제 저항에는 ±5%나 ±10% 등의 허용 오차 범위 외에도, 온도 계수가 존재합니다. 고온 및 대전류 환경에서는 저항치가 변동하여 이론적인 계산 결과와 차이가 발생할 수 있습니다. 특히, 전류 분배 회로의 각 가지에 큰 전류가 흐르면 열이 발생하고, 저항치가 변동하여 전류 분배가 흐트러지는 경우도 있습니다. 이러한 오차를 고려하여 충분한 여유를 둔 정격과 방열 설계를 적용하는 것이 중요합니다.

정격전력과의 비교
사용하려는 저항기의 정격을 초과하지 않았는지를 반드시 확인해야 합니다. 만약, 10W 정격의 저항기에 36W가 요구된다면, 바로 고장이 발생할 수 있습니다. 따라서, 50W 저항기를 선택하거나 냉각 대책을 추가해야 합니다. 또한, 저항치 설정 및 배선을 재검토하는 등의 대책이 필요합니다.

배선 및 접촉 저항의 영향
이상적인 회로도에는 나타나지 않는 기판 패턴이나 접점 (납땜부나 커넥터 등)의 미세한 저항이 실제로 존재하며, 큰 전류가 흐를 때 오차 요인이 됩니다. 실측치가 이론 계산과 다를 경우, 배선 및 접촉 저항이 무시할 수 없는 크기인지 확인해야 합니다.

전류계 및 센서의 내부 저항
전류 분배 회로에서 전류를 측정할 때, 전류계나 센서가 병렬 회로의 일부가 되며, 그 내부 저항이 분배비에 영향을 줄 가능성이 있습니다. 특히, 고정밀 측정을 할 경우, 내부 저항이 계산에 미치는 영향을 고려하여 필요에 따라 보정하거나 적절한 계측기를 선택하는 것이 중요합니다.

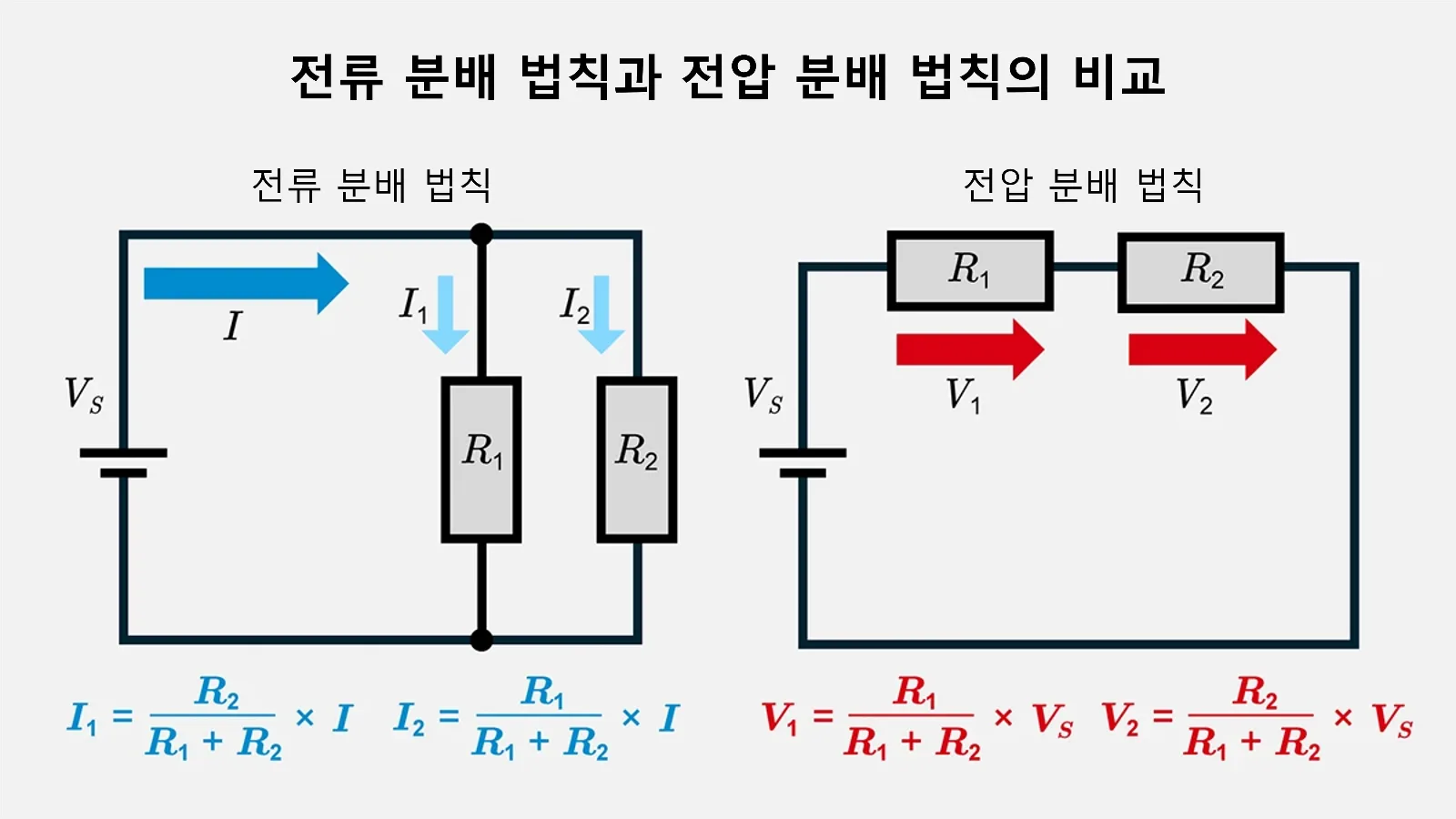

전류 분배 법칙과 전압 분배 법칙의 회로 비교

전류를 나누는 전류 분배 회로와는 달리, 전압을 나누고자 할 때에는 전압 분배 회로 (직렬 연결)을 사용합니다. 전류 제어인지 전압 제어인지에 따라, 회로 구성을 전환하는 것이 설계의 기본입니다.

전압 분배의 기본식

직렬로 연결된 저항 R₁, R₂에 전원전압 V를 인가했을 때, R₁에 걸리는 전압 V₁은 다음 식으로 구할 수 있습니다.

\(V_{1}=V \times \frac{R_{1}}{R_{1}+R_{2}}\)

전류 분배 회로에서는 전류가 저항치에 반비례하여 분배되는 반면, 전압 분배 회로에서는 저항비에 따라 전압이 분배된다는 점이 다릅니다.

전류 분배 회로와 전압 분배 회로의 구분

• 각 가지에 흐르는 전류를 제어하고 싶다 → 전류 분배 회로 (병렬)
• 여러 소자에 서로 다른 전압을 인가하고 싶다 → 전압 분배 회로 (직렬)

이와 같이, 목적에 따라 전류 분배 회로와 전압 분배 회로를 구분하여 사용합니다.

전류 분배 법칙에 관한 트러블 슈팅과 실무에서의 유의점

전류 분배 회로를 응용하여 측정이나 제어를 수행할 때, 이상적인 모델과 실제 동작 사이에 차이가 발생할 수 있습니다. 이번에는 대표적인 문제점을 알아보고, 그에 대한 대책을 간략하게 정리해 보겠습니다.

예상치 못한 전류 경로

기판 패턴이나 배선 레이아웃에 따라 이상적인 회로와는 다른 병렬 경로가 형성되면, 예상과 다른 전류 분배비가 나타날 수 있습니다. 따라서, 배선 상태를 점검하고 단락을 검출하여 문제를 해결합니다.

부품 특성의 비선형성

고온이나 대전류 조건에서는 일부 저항 소자가 이상적인 선형성을 유지하지 못합니다. 칩 저항은 열이 집중되면서 저항치가 변할 수 있으며, 트랜지스터나 다이오드가 혼재하는 복합 회로에서는 반도체 소자의 특성까지 영향을 받으므로 단순하게 판단하기 어렵습니다.

고주파 영역에서의 전류 분배 특성

고주파 영역에서는 임피던스나 용량의 영향을 무시할 수 없게 되어, 저항만을 기준으로 계산한 전류 분배 법칙이 적용되지 않을 수 있습니다. 따라서, 임피던스를 고려한 해석과 매칭 설계가 필요합니다.

전류 분배 법칙의 회로 응용 사례

병렬 회로는 여러 저항이나 부하에 전류를 나누어 공급하는 등, 다양한 분야에서 사용됩니다. 이번에는 구체적인 활용 예를 살펴보겠습니다.

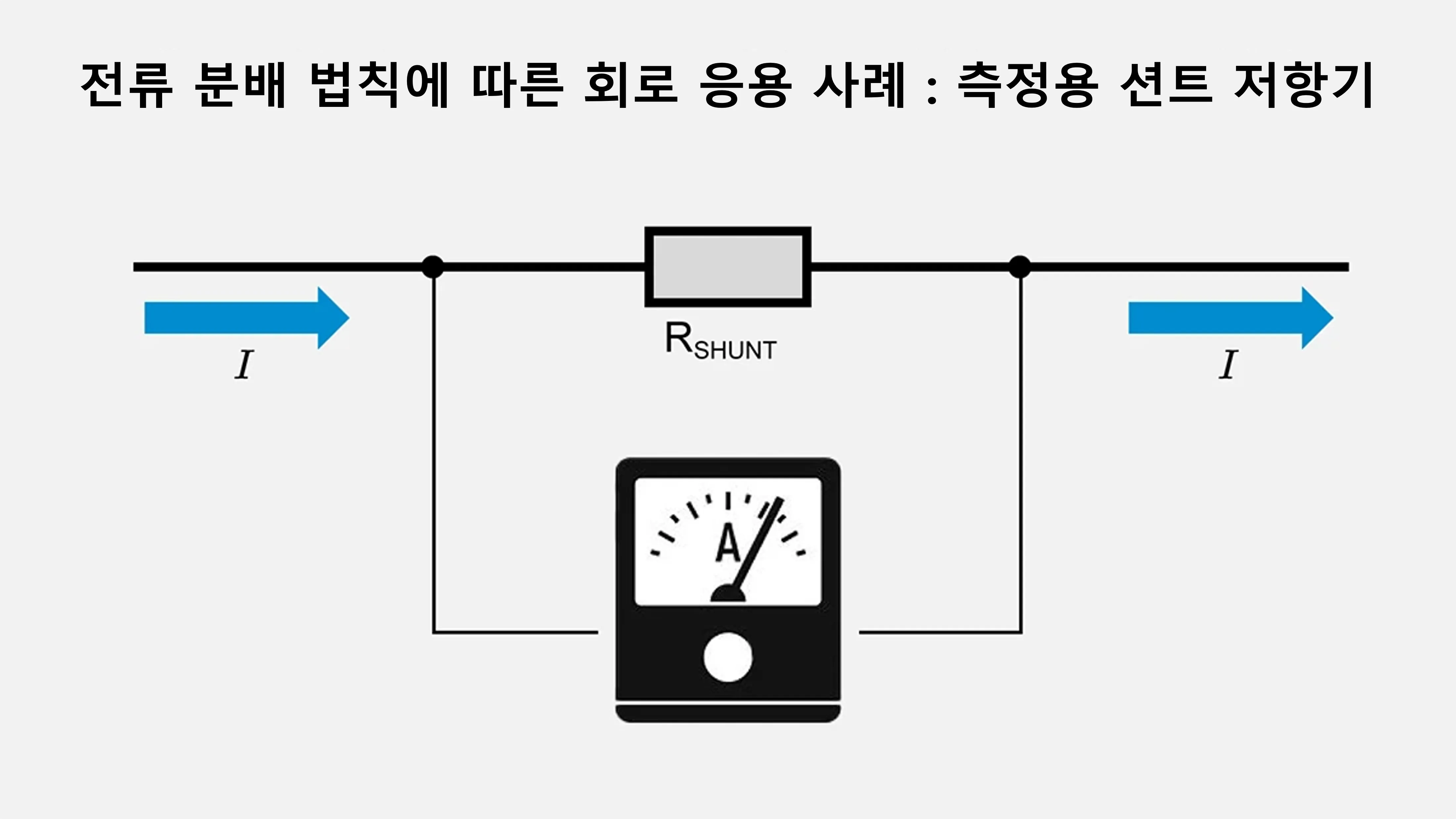

측정용 션트 저항기

대전류를 측정할 때, 매우 낮은 저항치를 갖는 션트 저항기를 전류 경로에 직렬로 삽입하고, 션트 저항기의 양단에 발생하는 미세한 전압을 측정하여 전류를 계산할 수 있습니다. 측정 회로는 션트 저항기에 병렬로 연결되며, 측정기에는 전류의 극히 일부만 흐르므로 고정밀로 안전하게 측정할 수 있습니다. 이러한 방식은 전력계 회로 등에도 활용됩니다.

전력계 및 센서의 보호 회로

대전류가 흐르는 회로에 센서나 계측 장치를 직접 연결하면 장치에 과부하가 발생할 수 있습니다. 전류 분배 회로를 이용하여 필요한 전류만 센서나 계측 장치에 흐르게 하고, 나머지 전류는 다른 경로로 우회시키면 안전한 측정 시스템을 구축할 수 있습니다.

병렬 레귤레이터 및 전류 분기 회로

병렬형 레귤레이터나 여러 개의 배터리 셀을 병렬로 연결하는 회로에서는 전류 분배를 이용하여 각 계통이나 셀에 흐르는 전류를 조정하고 분배합니다. 각 가지에 흐르는 전류를 확인하고, 전류를 균등하게 분배하거나 안전하게 설계하기 위해서는 전류 분배 회로의 개념을 이해하는 것이 필수적입니다.

전류 분배 법칙의 정리

전류 분배 회로와 전류 분배 법칙은 병렬 회로에서 전류가 어떻게 분배되는지를 정량적으로 이해하기 위한 기본적인 지식입니다. 병렬 회로에서는 각 가지의 전압이 같더라도 저항치의 비율에 따라 전류 분배가 크게 달라질 수 있습니다. 그 결과, 합성 저항이 감소하여 전체 전류량이 증가할 수 있다는 점도 알고 있어야 합니다. 또한, 컨덕턴스를 이용한 계산법과 다중 경로에 대한 응용, 실제 회로 구현 시의 주의점과 오차 요인까지 살펴보면, 전류 분배 법칙이 회로 설계 전반에서 매우 중요한 역할을 한다는 것을 알 수 있습니다.

실제 설계와 측정에서는 저항의 허용 오차와 온도 특성, 배선 저항, 계측기의 내부 저항 등 여러 요소가 서로 영향을 미칩니다. 이론적인 계산뿐만 아니라, 시뮬레이션과 실측을 병행하여 정밀도가 높은 전류 분배 회로를 구성하는 것이 중요합니다. 대전류 회로부터 저전력 회로까지 전류 분배 회로의 원리를 정확하게 이해해 두면 다양한 분야에서 활용할 수 있습니다.
